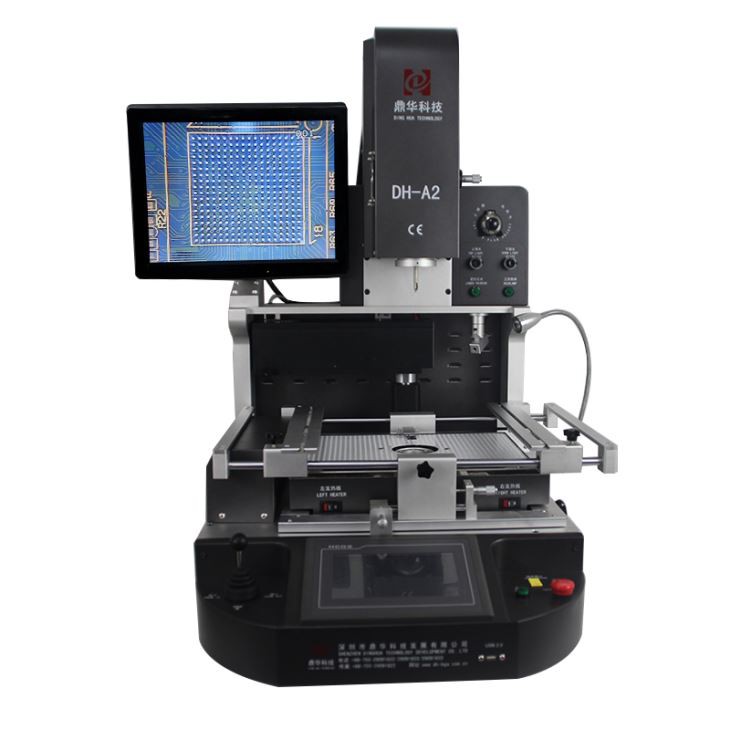

Mobiele Ic Automatische Reballing Machine
1. HD CCD optisch uitlijnsysteem voor positionering 2. superieure veiligheidsfunctie met noodbescherming 3. bovenste verwarmingskop en montagekop 2 in 1 ontwerp 4. bovenste luchtstroom instelbaar om aan de vraag van alle chips te voldoen
Beschrijving
Mobiele ic automatische reballing machine
Een mobiele IC automatische reballingmachine is een apparaat dat wordt gebruikt voor het repareren of vervangen van de geïntegreerde schakelingen (IC) op een
het moederbord van de mobiele telefoon. Het is een efficiënte en kosteneffectieve manier om de beschadigde IC's te repareren zonder de
hele moederbord, waardoor de reparatietijd en -kosten voor de technicus worden verminderd.
De reballing-machine gebruikt verschillende processen zoals voorverwarmen, fluxen, uitlijnen, reflow en koelen om te repareren
of vervang de IC op het mobiele apparaat. Het proces omvat het verwijderen van het beschadigde IC van het moederbord,
het gebied onderzoeken, nieuwe ballen van een speciale legering uitlijnen op de exacte positie van het verwijderde IC en vervolgens solderen
het nieuwe IC op het moederbord.
De automatische reballing-machine bespaart tijd en vermindert het risico op schade aan het moederbord, zoals het is ontworpen
doe dit automatisch, zodat het reballingproces efficiënt wordt uitgevoerd.
Samengevat, de mobiele IC automatische reballing-machine is een essentieel hulpmiddel voor reparateurs van mobiele telefoons
versnelt het reparatieproces en bespaart kosten door het moederbord te repareren in plaats van het volledig te vervangen.
| Totale kracht | 5500W |
| 3 onafhankelijke kachels | Bovenste hetelucht 1200w, onderste hetelucht 1200w, onderste infrarood voorverwarming 3000w |
| Spanning | 110~240V plus /-10 procent 50/60Hz |
| Elektrische onderdelen | 7'' touchscreen plus intelligente temperatuurregelmodule met hoge precisie plus stappenmotordriver plus PLC plus LCD-display plus optisch CCD-systeem met hoge resolutie plus laserpositionering |

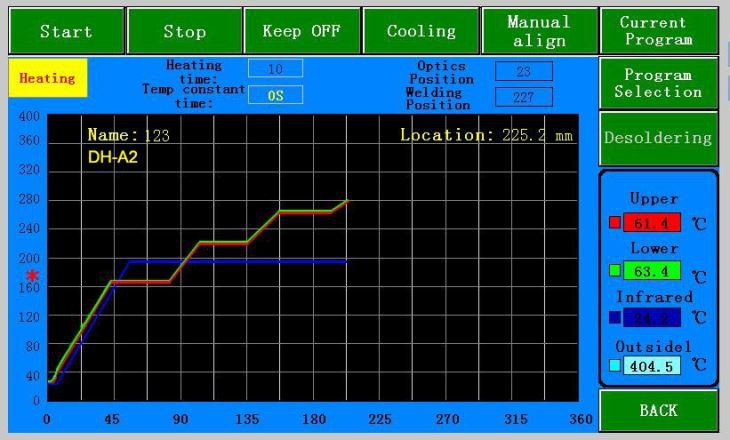

| Temperatuurregeling | K-Sensor closed-loop plus PID automatische temperatuurcompensatie plus temperatuurmodule, temperatuurnauwkeurigheid y binnen ±2 graden. |

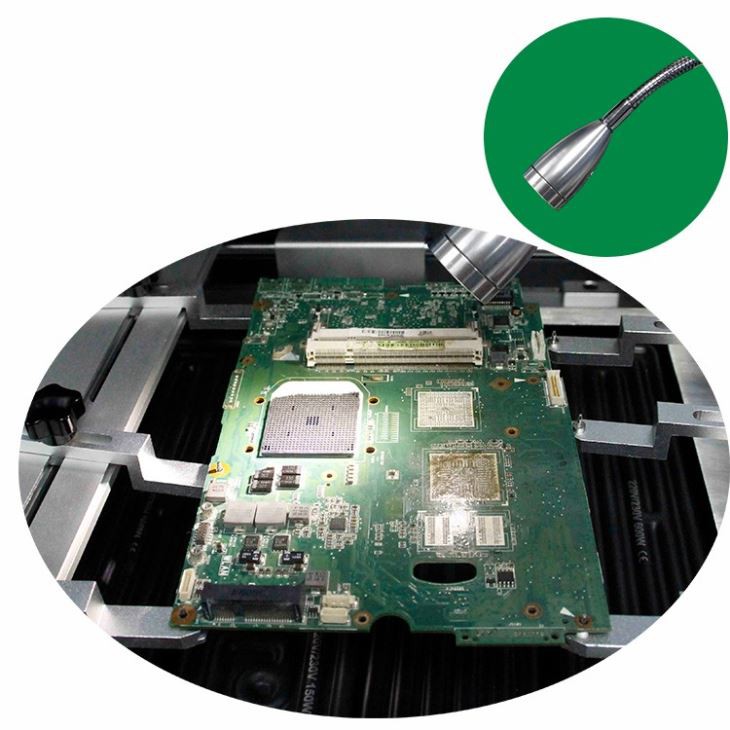

| PCB-positionering | V-groef plus universele bevestiging plus verplaatsbare PCB-plank |
| Toepasselijke PCB-maat | Maximaal 370 x 410 mm minimaal 22 x 22 mm |
| Toepasselijk BGA-formaat | 1*1mm~80x80mm |
| Dimensies | 600x700x850mm (L*B*H) |
| Netto gewicht | 70 Kg |

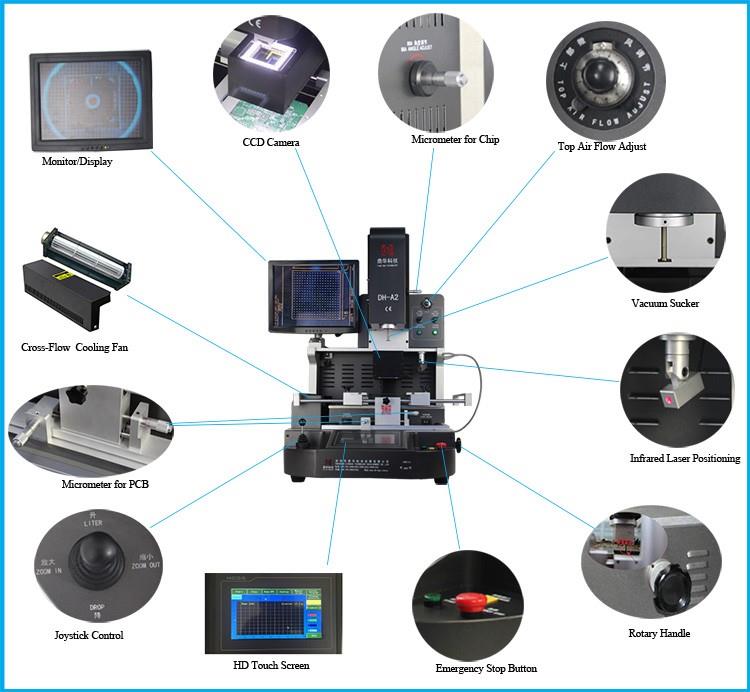

Geavanceerde functies
① De bovenste hete luchtstroom is instelbaar om aan de vraag van alle chips te voldoen.
② Automatisch desolderen, monteren en solderen.
③ Ingebouwde laserpositionering, snelle positionering voor PCB's.
④ Infrarood verwarmingssysteem met drie onafhankelijke verwarmingselementen.

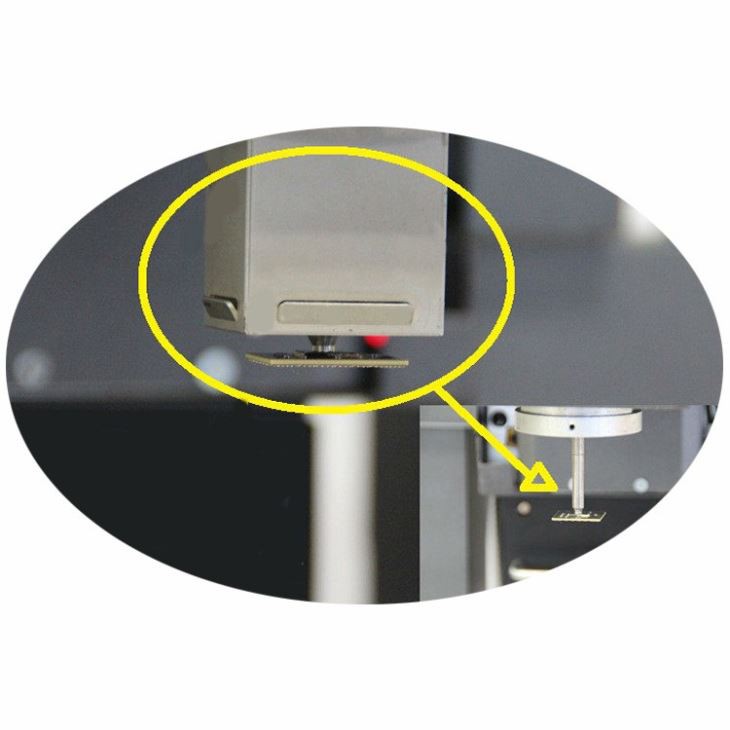

⑤ Montagekop met ingebouwd druktestapparaat, om te voorkomen dat de printplaat wordt geplet.
⑥ ingebouwd vacuüm in de montagekop neemt de BGA-chip automatisch op nadat het desolderen is voltooid.

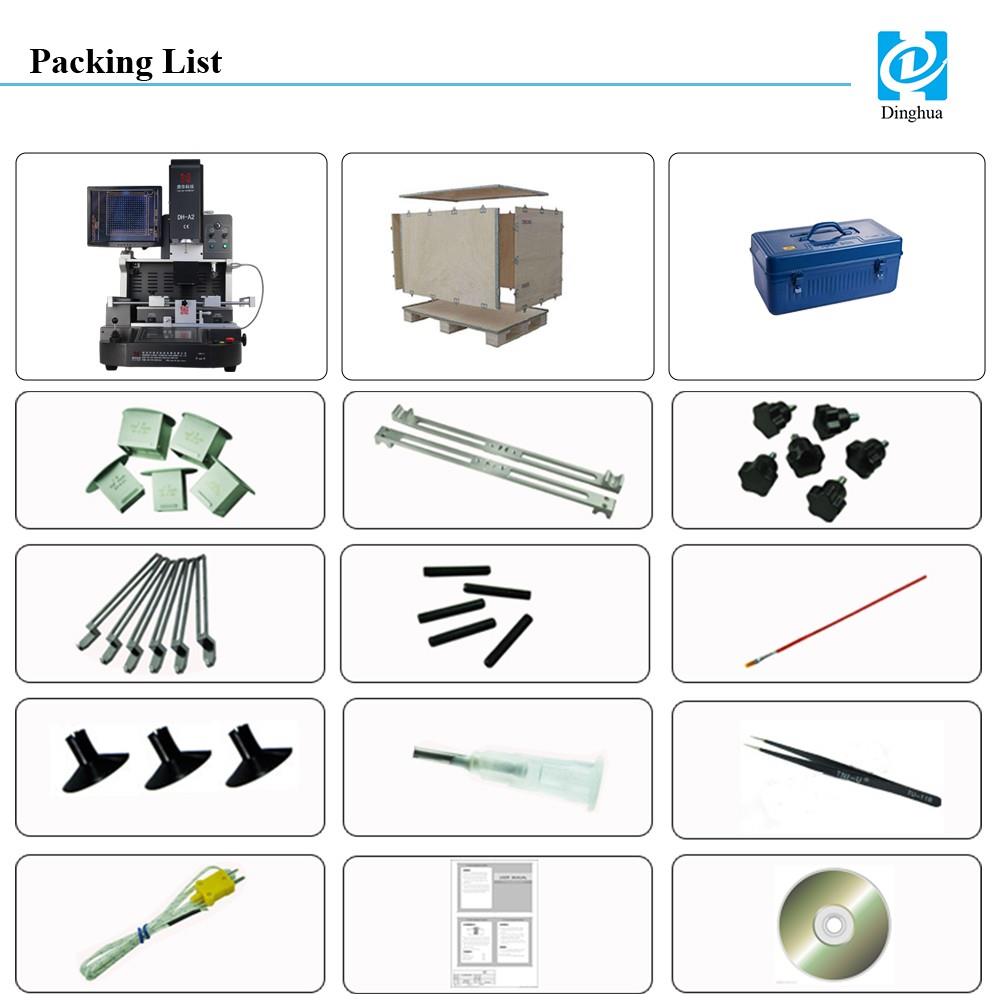

1. Machine: 1 reeks
2. Allemaal verpakt in stabiele en sterke houten kisten, geschikt voor import en export.
3. Bovenste mondstuk: 3 stuks (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Bodemmondstuk: 2 stuks (34 * 34 mm, 55 * 55 mm)
4. Straal: 2 stuks
5. Pruimknop: 6 st
6. Universele armatuur: 6 stuks
7. Steunschroef: 5 st
8. Penseelpen: 1 st
9. Vacuümbeker: 3 st
10. Vacuümnaald: 1 st
11. Pincet: 1 st
12. Temperatuursensordraad: 1 st
13. Professioneel instructieboek: 1 st
14. Onderwijs-cd: 1 st
