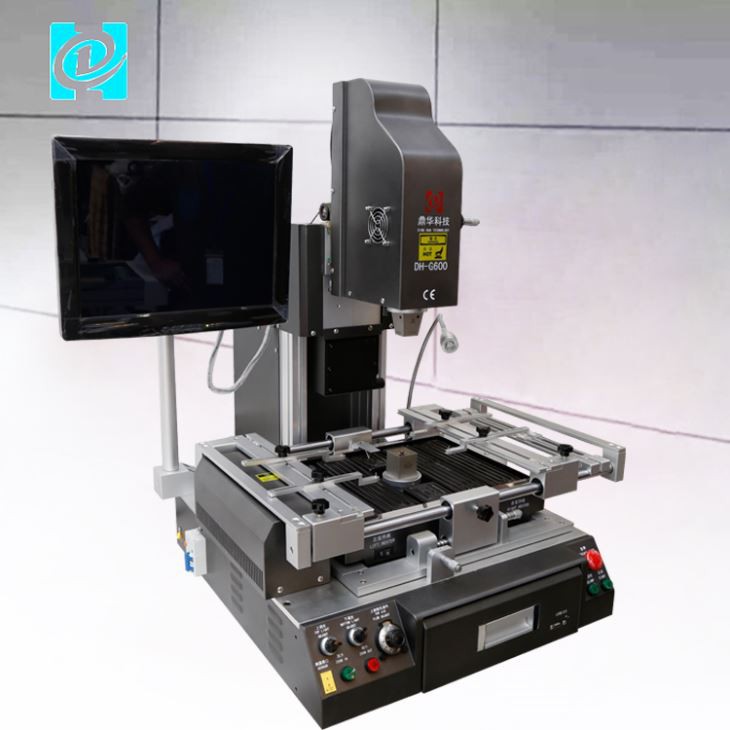

Optisch Labtop BGA Rework Station

Optisch laptop bga reworkstation

1. Snel voorbeeld:

Kenmerken van de DH-G600 BGA Rework-machine

1. Op grote schaal gebruikt bij vervanging van chipniveau in laptops, computers, mobiele telefoons, enz.

2. Automatisch verwijderen, monteren en solderen.

3. HD optisch uitlijningssysteem voor het nauwkeurig monteren van BGA en componenten.

4. Laserpositionering kan de BGA-chip en het moederbord snel uitlijnen.



Productparameter Productnaam soldeer- en desoldeermachine Totaal vermogen 5300W verwarming bovenaan 1200w bodem verwarming onderste heteluchtverwarming 1200W, IR-voorverwarming 2700W Stroom 220V 50HZ/60HZ Positionering V-groef, printplaten zijn verstelbaar in X-, Y-as en voorzien van universele bevestiging Temperatuurregeling K-type, gesloten lus PCB-formaat Maximaal 400x380 mm, minimaal 22x22 mm Chipgrootte 2x2-50x50 mm Minimale spaanafstand 0.15 mm Externe temperatuursensor 1 (optioneel) N.W. ongeveer 60kg Geschikte moederborden mobiele telefoon, laptop, desktop, gameconsole, XBOX360, PS3

3. De belangrijkste kenmerken van het DH-G600 BGA reworkstation

• Toepassingsgebied (hele reeks herbewerkingstoepassingen)
• Middelgrote en grote servicecentra.
• Mobiele apparaten en radiosystemen.
• Mobiele telefoons, PDA's, handhelds, notebooks en moederborden.
• LAN-apparaten, netwerkknooppunten en militaire communicatieapparatuur.
• Draagbare medische apparatuur

Functies:

1. Flexibel gebruik voor alle verschillende soorten componenten zoals SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA en alle Epoxy onbesmette micro BGA ..etc.

2. Volledige bewerkingsprocessen (Pr-Heating, Soak, Re-Flow & Cooling) worden uitgevoerd voor een nauwkeurig en standaard bewerkingsproces.

3. IR zonder effect op aangrenzende componenten.

4. Gevoelige temperatuurmeetsensor voor nauwkeurige en onmiddellijke temperatuurmeting en -bewaking.

5. Intern picksysteem voor veilige en stabiele verwijdering van de IC's.

6. koelsysteem om een ​​compleet en standaard- en koelfaseproces voor PCB's te realiseren.

7. Hulpmiddel voor reballing

8. Positionering tijdens het herbewerkingsproces is mogelijk met behulp van een laserpointer op de printplaat

9. Nauwkeurige en soepel lopende XY-tafel meegeleverd met het pakket.

10. Gemakkelijke en vriendelijke bediening via handmatige modi.

11. Eén jaar garantie is van toepassing.



4. Gedetailleerde afbeeldingen van G600 BGA REWORK STATION

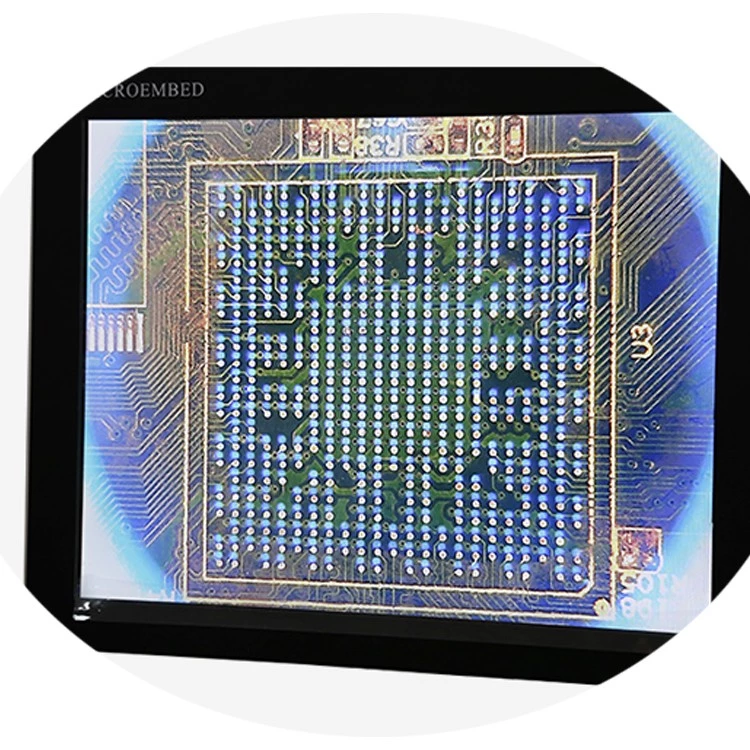

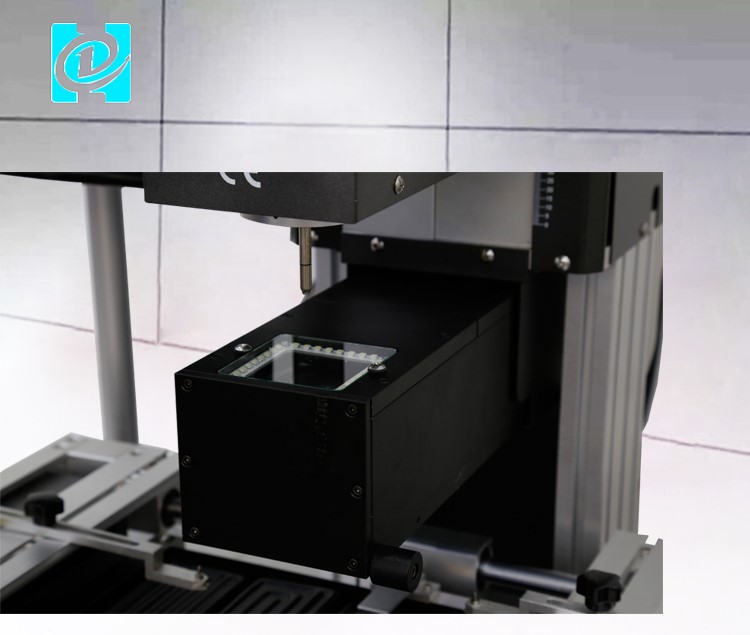

HD Optisch CCD-lensuitlijningssysteem

De camera is geïmporteerd uit Panasonic, Japan om een ​​vervangingsnauwkeurigheid van ±0,01 mm te garanderen

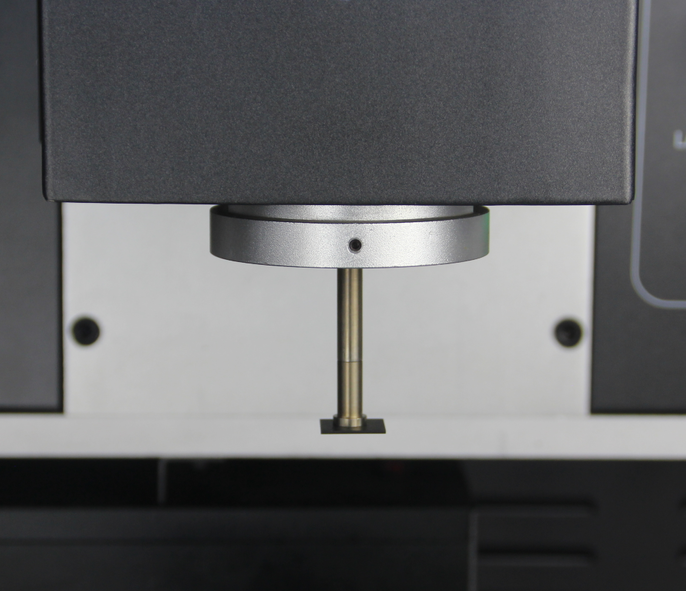

Montagekop met ingebouwd druktestapparaat, om de printplaat tegen beschadiging te beschermen.

ingebouwd vacuüm in de montagekop pikt de BGA-chip automatisch op nadat het desolderen is voltooid

Met aanpassing van de luchtstroom bovenaan, om te voorkomen dat kleine bga wegwaait.

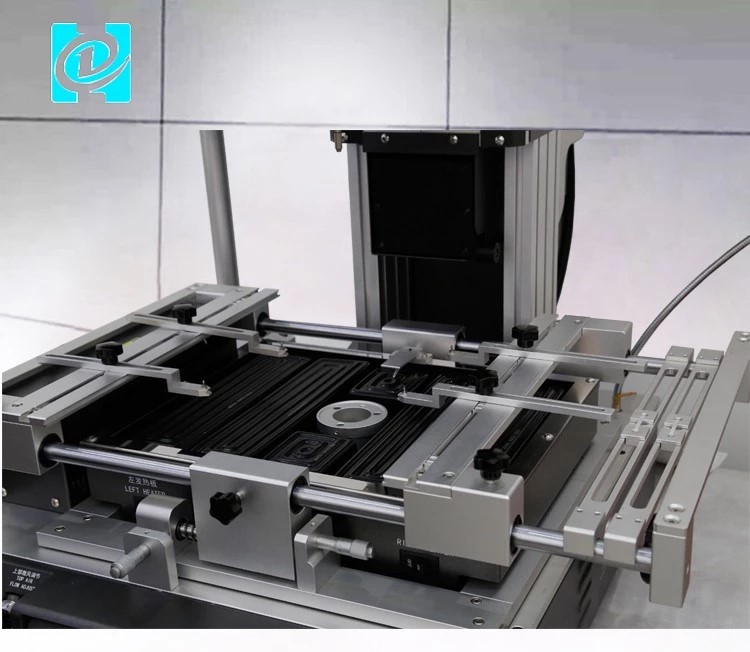

PCB-positionering

V-groef, printplaten zijn in X- en Y-as verstelbaar en voorzien van een universele bevestiging

4. Bedrijfsprofiel

Onderdeel van onze klanten

6. Verpakking & levering & diensten van G600 BGA REWORK STATION

Bezorgopties

◆ Het monster wordt binnen 5 werkdagen na ontvangst van de volledige betaling verzonden. 7-15 dagen voor bulkbestellingen. ◆ Verzending via DHL, FedEx, TNT, EMS en UPS Express. Verzending over zee is ook mogelijk.

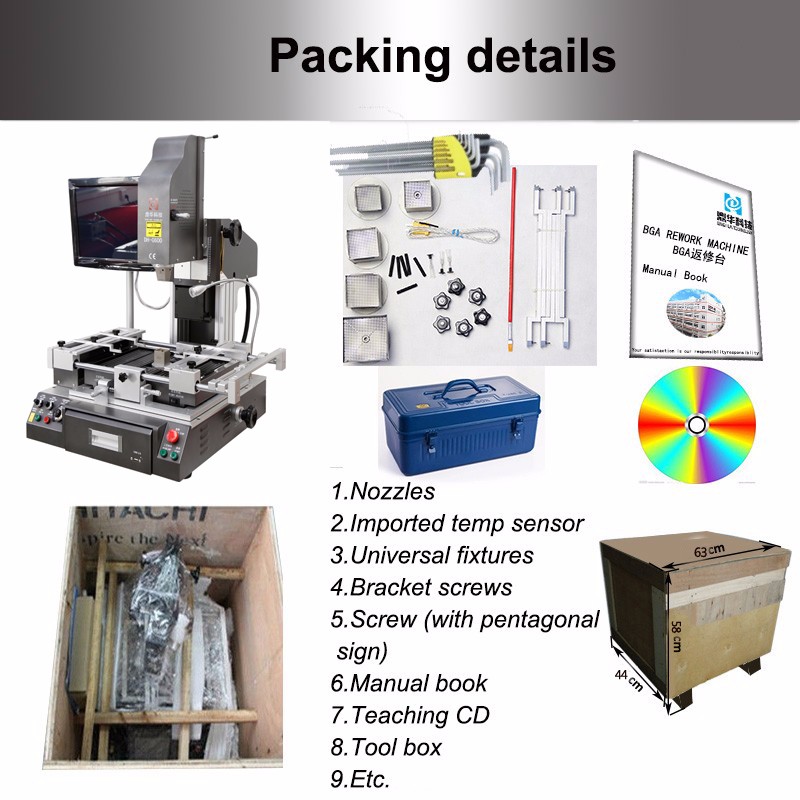

DH-G600 Accessoires

-1 stuk gebruikershandleiding -1 stuk LCD-scherm -5 stuks heteluchtmondstuk: bovenste mondstuk 3 stuks (31x31mm,38x38mm,41x41mm), onderste mondstuk 2 stuks (34x34mm,55x55mm)PS: De grootte van het heteluchtmondstuk kan worden aangepast aan de chipgrootte -1 set vacuümzuigers (inclusief 4 stuks) -2 stuks vacuümpad -6 stuks universeel armatuur -4 stuks steunschroef -6 stuks Pruimenknop



7. De veelgestelde vragen over het G600 BGA REWORK STATION

Vraag 1: Waarom voor ons kiezen?

A1:1. Dinghua heeft meer dan 10 jaar ervaring.

2. Professioneel en ervaren technicusteam.

3. Met een kwalitatief hoogstaand product, gunstige prijs en tijdige levering.

4. Beantwoord al uw vragen binnen 24 uur.

Q2: Hoe zit het met de bezorgmethode?

A2: Normaal gesproken nemen we expressen zoals DHL, FedEx, UPS en TNT voor voorbeeldbestellingen. Voor bulkbestellingen zijn er luchtvluchten of zeeverzendingen.

Q3: Wat is de levertijd van bulkbestellingen?

A3: De levertijd voor bestellingen bedraagt ​​5-10 werkdagen

Q4: Hoe lang is uw garantie?

A4: Gaat 12 maanden mee.



8. Gerelateerde kennis

Er zijn veel redenen waarom mensen hun elektronische apparatuur herwerken. De meest voorkomende redenen zijn defecte componenten, de noodzaak om verouderde technische onderdelen te vervangen, slechte soldeerverbindingen en ongewenste soldeerdruppels. Een deel van dit werk wordt gedaan tijdens de reparatie van mobiele telefoons.

Bij het uitvoeren van nabewerking moeten bekwame professionals de omliggende onderdelen beschermen. Dit doen ze door de thermische spanning op het geheel zo laag mogelijk te houden. Dit helpt potentieel gevaarlijke samentrekkingen van het bord te voorkomen.

De eerste stap bij het herwerken is het gebruik van een heteluchtpistool om één enkel opbouwapparaat te verwarmen. Hierdoor smelten alle soldeerverbindingen tussen de printplaat en het opbouwapparaat. De tweede stap is het verwijderen van het opbouwapparaat en de derde stap is het reinigen van de pad-array op de geleider om het oude soldeer te verwijderen. Oud soldeer is eenvoudig te verwijderen. Het enige dat u hoeft te doen, is het tot het smeltpunt verwarmen. Hiervoor wordt gebruik gemaakt van een desoldeervlecht, een heteluchtpistool en een soldeerbout.

Om de bovenstaande stappen te voltooien, gebruiken ervaren professionals een vision-alignment-systeem. De topapparatuur heeft een hoge resolutie en is zeer nauwkeurig. Met dit systeem kan de nieuwe component nauwkeurig op de pad-array worden geplaatst.

Zodra alles klaar is, wordt het opbouwapparaat op de printplaat gesoldeerd. Het soldeerprofiel wordt gebruikt om de printplaat voor te verwarmen. Het wordt ook gebruikt om de verbindingen tussen de printplaat en het apparaat te verwarmen.
