Hetelucht-soldeerstation
De DH-5880 is een SMT-reworkstationmachine van de volgende-generatie die intelligente automatisering combineert met precisie-engineering en consistent betrouwbare prestaties levert voor de meest uitdagende PCB-reparaties. Het is speciaal ontworpen voor moderne elektronica met hoge-dichtheid en biedt een alles-in-één oplossing voor het bewerken van geavanceerde pakketten in smartphones, tablets, laptops en communicatiemodules.
Beschrijving
ProductInvoering:
De DH-5880 is van professionele- kwaliteit en volledig uitgerustSMT-herbewerkingsstationmachineontworpen voor nauwkeurig solderen en desolderen van geavanceerde componenten. Het is ontworpen om de meest veeleisende reparaties aan printplaten aan te kunnen en blinkt uit in het verwerken van een breed scala aan pakketten, waaronder BGA, QFN, POP en CSP met chipgroottes van 2x2 mm tot 80x80 mm. De intelligente aanraakscherm-interface bevat 9999 programmeerbare profielen, waardoor complexe reparaties herhaalbaar en eenvoudig zijn.
Uitgerust met drie onafhankelijke verwarmingszones en een zeer nauwkeurige thermokoppelregeling van het type K-, garandeert hij een nauwkeurigheid van ±2 graden voor onberispelijke resultaten. Functies zoals laseruitlijning, een ingebouwde-vacuümpomp met opneempotlood en vier externe thermokoppelpoorten zorgen voor ongeëvenaarde controle en gebruiksgemak. Of het nu gaat om prototyping of reparatielijnen met een hoog-mix, de DH-5880 is de ultiemesoldeer- en desoldeerstation machinereparatietelefoon, computer- en auto-elektronica met betrouwbaarheid en efficiëntie.
Producten Beschrijving

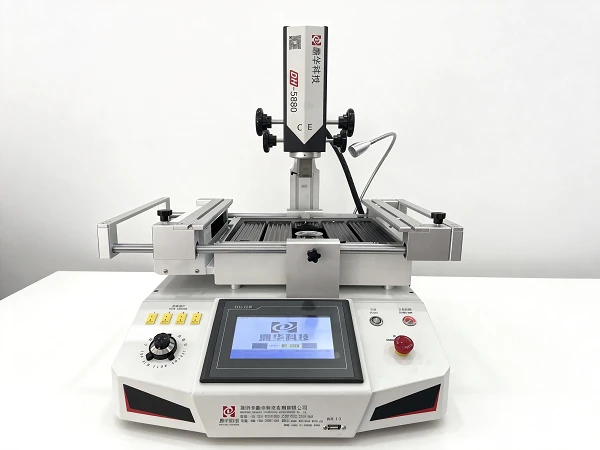

DH-5880 Geavanceerd BGA- en SMT-reworkstation
Professionele precisie voor moderne elektronicareparatie
De DH-5880 vertegenwoordigt het toppunt van rework-technologie en integreert slimme bedieningselementen met robuuste hardware om de meest betrouwbareSMT-herbewerkingsstationmachineop de markt. Het is de ideale oplossing voor het repareren van PCB's met hoge dichtheid- die voorkomen in smartphones, tablets, laptops en communicatieapparatuur.
Belangrijkste kenmerken en voordelen:
Smart Touch-Schermbediening:Gebruiks-vriendelijke industriële pc met touchscreen met hoge- resolutie. Bewaar, analyseer en roep tot 9999 herbewerkingsprofielen op. Real- grafieken en analyses van temperatuurcurven maken van complexe procedures eenvoudige,- bedieningen met één druk op de knop.
Drievoudige-zone-onafhankelijke verwarming:Beschikt over boven-, onder- en voorverwarmingszones met onafhankelijke 8-traps PID-regeling. Dit zorgt voor een uniforme, gecontroleerde verwarming over de gehele PCB-assemblage, waardoor het kromtrekken van de plaat wordt voorkomen en keer op keer een perfecte soldeerverbinding wordt gegarandeerd.
Chirurgische precisie en controle:
Laser- en V-Slotuitlijning:Laser red dot-geleiders voor snelle positionering van het bord, gecombineerd met een universeel bevestigingssysteem voor veilige bevestiging.
Vier externe K-type sensorpoorten:Maakt ongeëvenaarde temperatuurbewaking rechtstreeks op het bord of component mogelijk voor procesverificatie in een gesloten-lus.
Verstelbare micro-Luchtstroom:Voorkomt dat kleinere componenten tijdens het nabewerken worden verplaatst.
Gebouwd voor gemak en veiligheid:
Geïntegreerd vacuümsysteem:Ingebouwde-in pomp en externe vacuümopnemer voor veilig hanteren van componenten-geen externe luchttoevoer nodig.
Uitgebreide veiligheid:CE-gecertificeerd, noodstop en automatische uitschakeling-in geval van oververhitting. Dubbele wachtwoordbeveiliging beveiligt uw procesrecepten.
Gegevensexport en connectiviteit:Via de USB-poort kunnen temperatuurcurven en gegevens worden opgeslagen voor procesanalyse en registratie-.
Productenspecificatie
| Parameter | Specificatie |
|---|---|
| Model | DH-5880 |
| Totaal vermogen | 5200W |
| Vermogen van de bovenste verwarming | 1200W |
| Vermogen onderste verwarming | Zone 2: 1200 W; Zone 3: 2700W |
| Voeding | Wisselstroom 220 V ±10%, 50 Hz |
| Temperatuurregeling | K-Type thermokoppel, gesloten-lus |
| Temperatuurnauwkeurigheid | ±2 graad |
| Max. PCB-grootte | 420 x 370 mm |
| Min. PCB-grootte | 10 x 10 mm |
| Compatibele chipgrootte | 2x2 mm tot 80x80 mm |
| Min. Chip-pitch | 0,15 mm |
| Afmetingen (LxBxH) | 500 x 600 x 700 mm |
| Netto gewicht | 48 kg |
Productendetails
Het apparaat beschikt over beideChinees en Engelsbedieningsinterfaces en de toegang tot de bedieningsinterface kan worden beveiligd met een wachtwoord.
De systeemfunctiesdrie onafhankelijke verwarmingszones, waarbij zowel de bovenste als de onderste zones worden aangebodenTemperatuurregeling met 8 segmenten. Elk van de drie zones maakt gebruik van eenonafhankelijk PID-algoritmeom het verwarmingsproces te controleren en ervoor te zorgen dat alle zones tegelijkertijd de optimale soldeertemperaturen bereiken. De extra-grote voorverwarmingszone zorgt voor een gelijkmatige voorverwarming van de printplaat zonder vervorming. Het kansla 9999 sets temperatuurprofielen op, die op elk moment kan worden opgeroepen voor verschillende BGA-componenten. Curve-analyse, instelling en wijziging kunnen ook op het touchscreen worden uitgevoerd.
Met eenmicro-functie voor aanpassing van de luchtstroomkan de luchtstroomsnelheid worden aangepast aan de chipgrootte, waardoor nabewerking efficiënter wordt en wordt voorkomen dat kleine spanen tijdens het solderen worden weggeblazen.
Uitgerust met vier externe temperatuursensorinterfaces, voor een nauwkeurigere temperatuurmeting.
De positionering van de printplaat maakt gebruik van V--vormige groeven en is uitgerust met een rode laserpunt voor snelle en nauwkeurige plaatsing van de printplaat. De flexibele en handige beweegbare universele armatuur beschermt de printplaat, voorkomt schade aan randcomponenten en vervorming van de printplaat, en is geschikt voor printplaten van verschillende formaten. Hoge-heldere LED-schaduwloze verlichting maakt het inspecteren van moederbordchipdefecten duidelijk en eenvoudig.
Waarom kiezen voor de DH-5880?
Dit is niet alleen een hulpmiddel; het is een complete reparatieoplossing. Dankzij de intelligente software die de bestuurder begeleidt naar de robuuste constructie die is ontworpen voor -dagelijks gebruik, maximaliseert de DH-5880 het succespercentage van de eerste passage en minimaliseert de schade aan het bord. Het is speciaal ontworpen als het ultiemesoldeer- en desoldeerstation machinereparatietelefoonen andere geavanceerde elektronica, waardoor het een onmisbare aanwinst is voor elk serieus reparatiedepot, R&D-afdeling of contractfabrikant.
