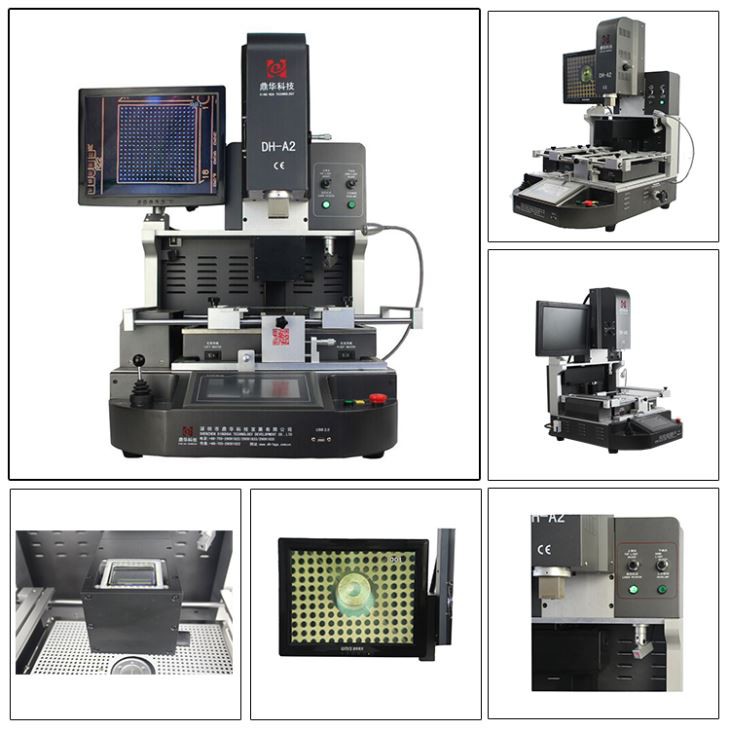

Optisch North Bridge BGA Rework Station

Optisch North Bridge BGA Rework Station



1. Toepassing van Optical North Bridge BGA Rework Station

Geschikt voor PCB's van verschillende elektronische producten.

Moederbord van computer, smartphone (iPhone, Huawei, Samsung), laptop, MacBook-logicabord, digitale camera, airconditioning, tv en andere elektronische apparatuur uit de medische industrie, communicatie-industrie, auto-industrie, enz.

Geschikt voor verschillende soorten chips: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED-chip.



2.Productkenmerken van Optical North Bridge BGA Rework Station





• Automatisch desolderen, monteren en solderen.

• Hoog slagingspercentage bij het repareren van chip en PCB.

•De machine beschadigt de omliggende componenten rond de doelchip op de PCB niet vanwege de strikte temperatuurcontrole.

• Nauwkeurig optisch uitlijnsysteem

De CCD-cameralens van Panasonic verhoogt effectief de nauwkeurigheid van de uitlijning en het succespercentage van de reparatie. Beeld weergegeven op het beeldscherm.

• Drie onafhankelijk regelbare verwarmingselementen. Het maakt gebruik van k-type thermokoppel closed-loop regeling en PID automatisch temperatuurcompensatiesysteem, samen met PLC en temperatuurmodule om nauwkeurige temperatuurafwijkingen tot ± 2 graden Celsius mogelijk te maken.



3.Specificatie van optisch optisch North Bridge BGA Rework Station

Stroom	5300w
Bovenverwarmer	Hete lucht 1200w
Onderste verwarming	Hete lucht 1200W. Infrarood 2700w
Voeding	AC220V ± 10% 50/60 Hz
Dimensie	L530*B670*H790 mm
Positionering	PCB-ondersteuning met V-groef en met externe universele armatuur
Temperatuurregeling	K-type thermokoppel, gesloten lusregeling, onafhankelijke verwarming
Nauwkeurigheid van de temperatuur	±2 graad
PCB-formaat	Maximaal 450*490 mm, minimaal 22 *22 mm
Fijnafstelling van de werkbank	±15 mm vooruit/achteruit, ±15 mm rechts/links
BGA-chip	80*80-1*1 mm
Minimale spaanafstand	0.15 mm
Temp-sensor	1 (optioneel)
Netto gewicht	70 kg

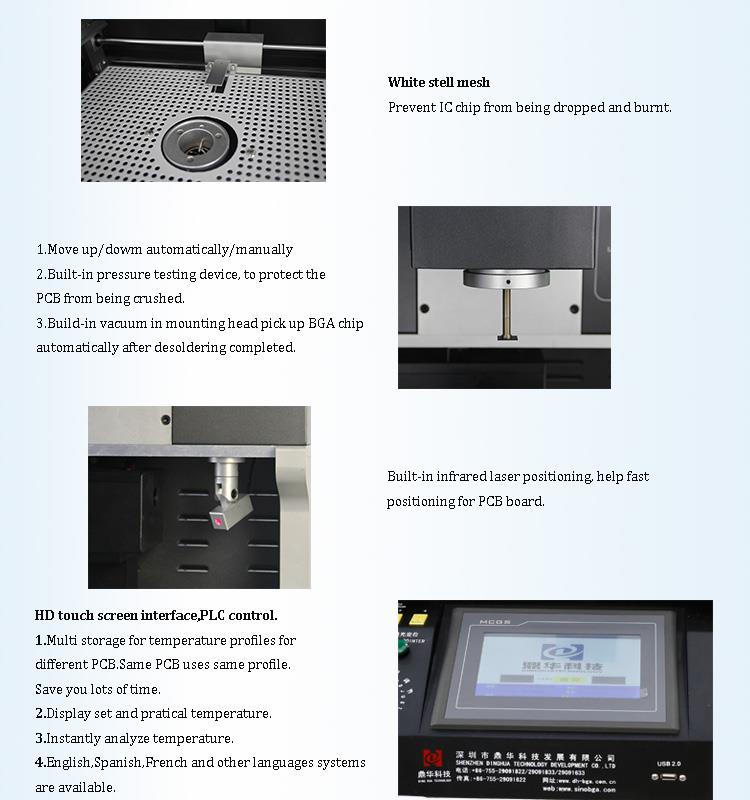

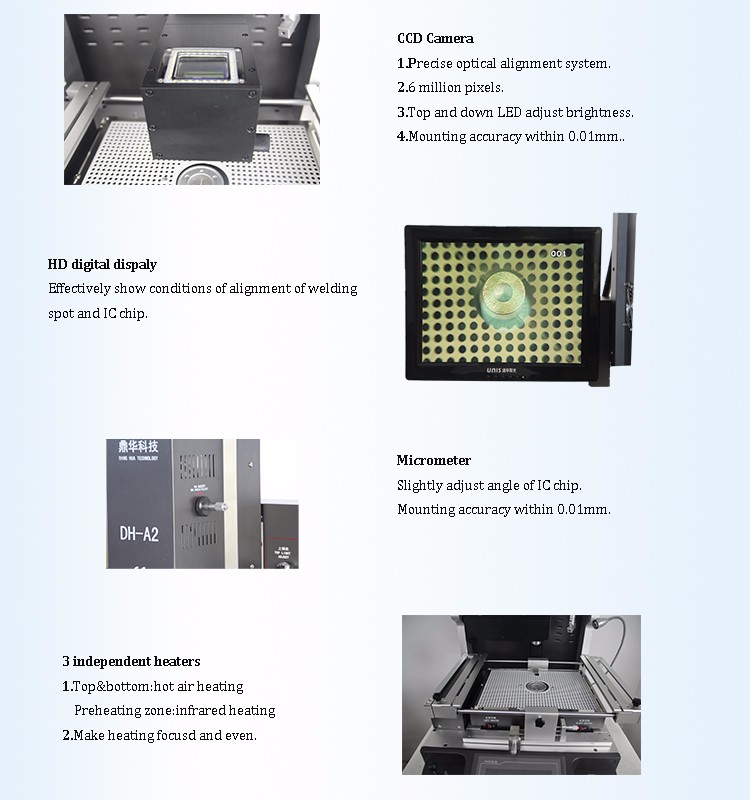

4. Details van het optische North Bridge BGA Rework Station

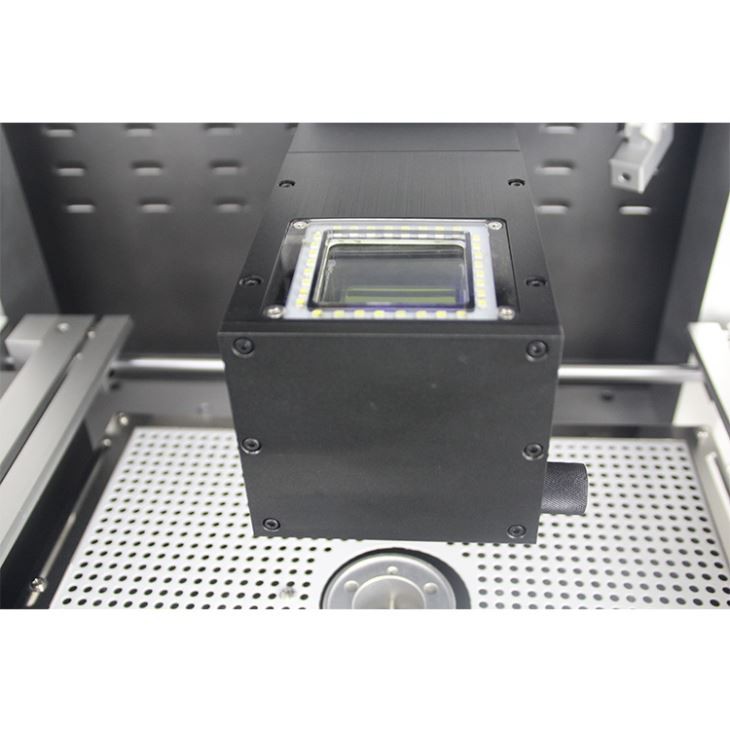

1. CCD-camera (nauwkeurig optisch uitlijningssysteem);

2.HD digitaal display;

3. Micrometer (pas de hoek van de chip aan);

4.3 onafhankelijke verwarmers (hete lucht en infrarood);

5. Laserpositionering;

6. HD-aanraakscherminterface, PLC-besturing;

7. Led-koplamp;

8. Joystickbediening.

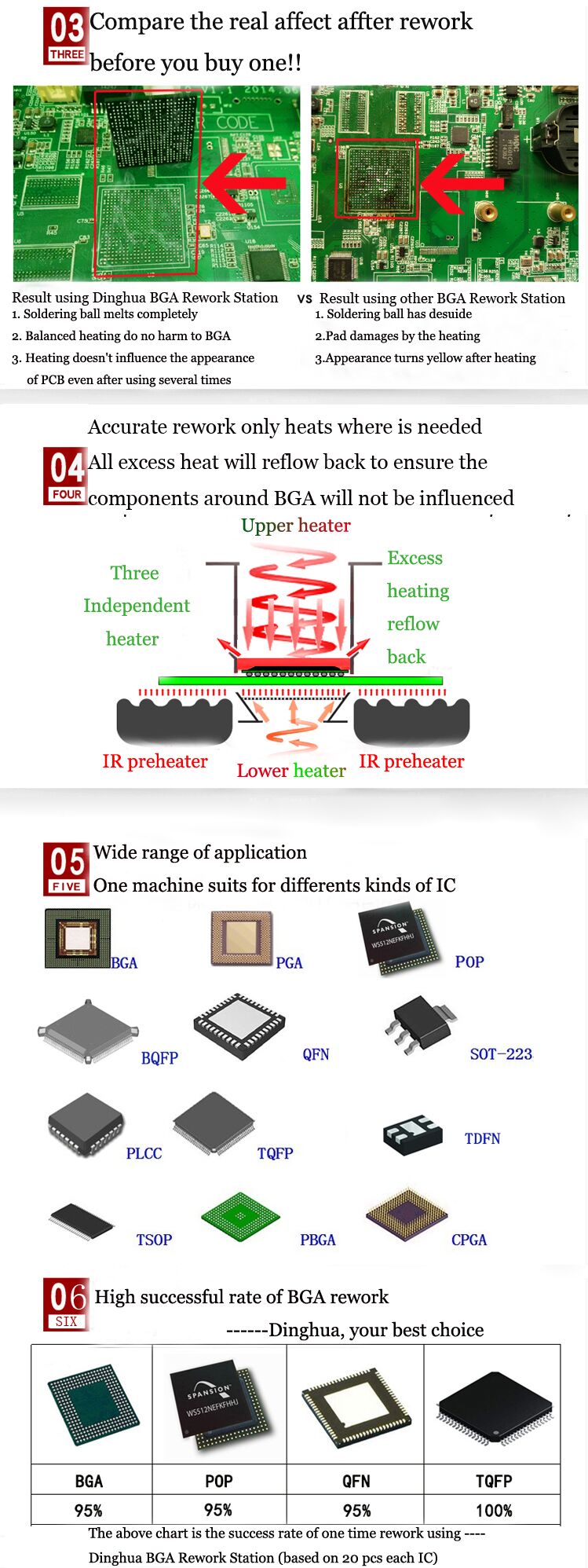

5. Waarom kiezen voor ons optische North Bridge BGA Rework Station?







6. Certificaat van Optical North Bridge BGA Rework Station

Om kwaliteitsproducten aan te bieden, was SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD de eerste die de UL-, E-MARK-, CCC-, FCC- en CE ROHS-certificaten behaalde. Om het kwaliteitssysteem te verbeteren en te perfectioneren, heeft Dinghua ondertussen de ISO-, GMP-, FCCA- en C-TPAT-auditcertificering ter plaatse behaald.

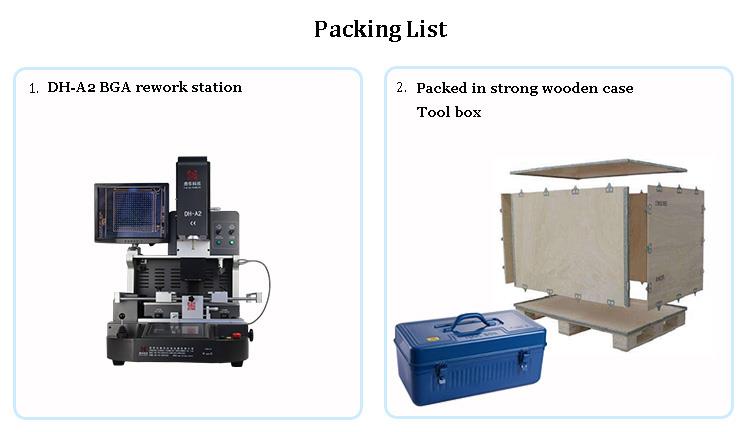

7.Verpakking en verzending van het optische North Bridge BGA Rework Station



8. Veelgestelde vragen

• Wat zijn de functies van het aanraakscherm in uw optische North Bridge BGA-reworkstation?

A: 1. Touchscreen, slimme pc is het brein van de machine. PLC-systeem, mens-machine-interface met touchscreen

voor eenvoudige bediening en uiterst nauwkeurige nabewerking.

2. Beheer de temperatuurprofielen: instelling, opslag, toepassing, analyse en foutopsporing. Maximaal 16-segment

temperatuurregeling,100,000 groepsopslag voor verschillende BGA's herbewerkingstemperatuurprofielen.

3. Bedien de machine.



•Wat is de functie van laserpositionering?

A: Ingebouwde infraroodlaserpositionering, helpt bij snelle positionering voor printplaat.



•Is de verwarming hetelucht of infrarood?

Er zijn drie onafhankelijke verwarmingselementen. Bovenste hete lucht + onderste hete lucht + infrarood voorverwarmingsplatform. De boven- en onderkant

kan naar boven/beneden worden verplaatst. Hierdoor kan de verwarming doelgerichter en gelijkmatiger worden. Verhoog effectief de herbewerkingssnelheid.
