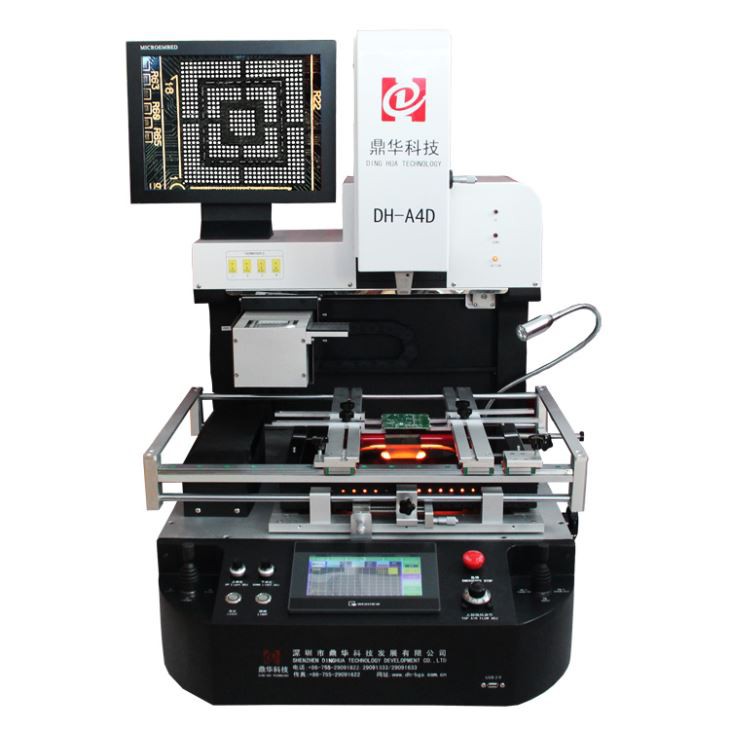

Optische VGA-kaart BGA Rework Station

Optische VGA-kaart BGA Rework Station

1. Toepassing van optische VGA-kaart BGA Rework Station

Het moederbord van een computer, smartphone, laptop, MacBook-logicabord, digitale camera, airconditioner, tv en andere elektronische apparatuur uit de medische industrie, communicatie-industrie, auto-industrie, enz.

Geschikt voor verschillende soorten chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.

2.Productkenmerken van BGA Rework Station voor optische VGA-kaarten

• Desolderen, monteren en solderen automatisch.

• Een nauwkeurig optisch uitlijnsysteem

Met 15 inch en 1980P, zelfs nadat kleine soldeerpunten volledig kunnen worden waargenomen, zoomt u in op 10x ~ 220x.

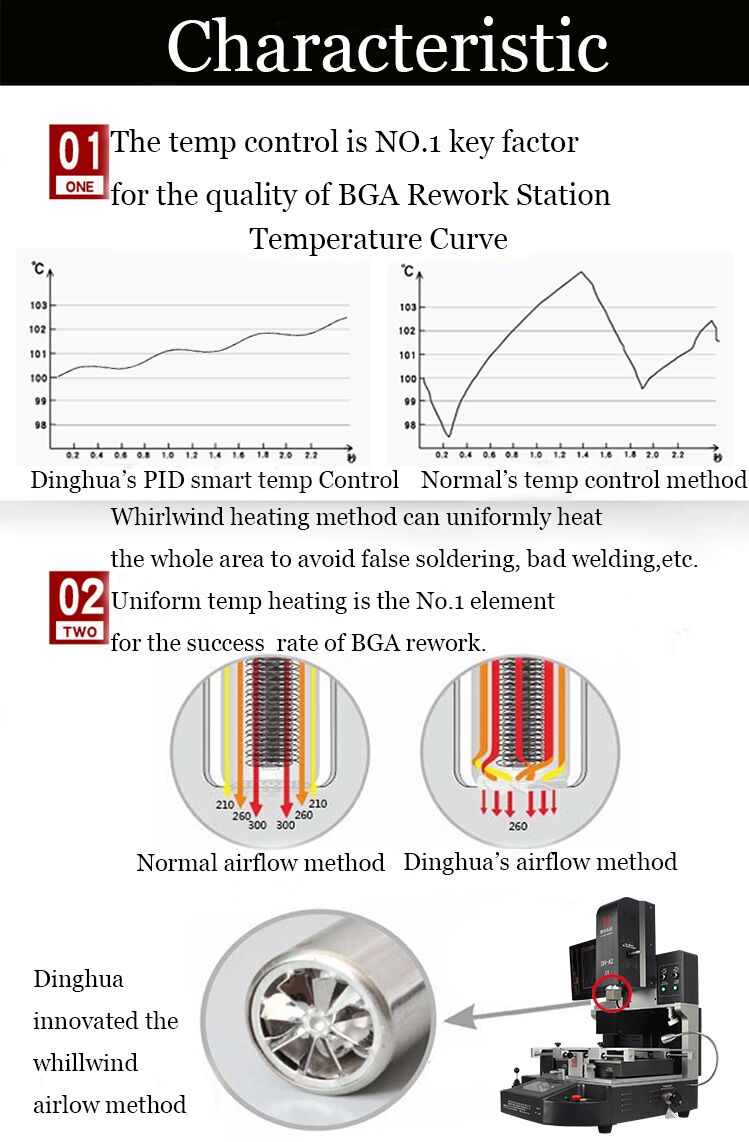

• Computer die het brein van een machine is, die voor PLC en PID-bestuurd is.

• Het ingebouwde vacuüm in de montagekop pakt de BGA-chip automatisch op nadat het desoldeerproces is voltooid.

• IR-verwarmingsgebied, koolstofvezel verwarmingsbuizen, donker licht kan gemakkelijk worden opgenomen door PCB's en het IR-verwarmingsgebied kan worden verplaatst voor de juiste positie.

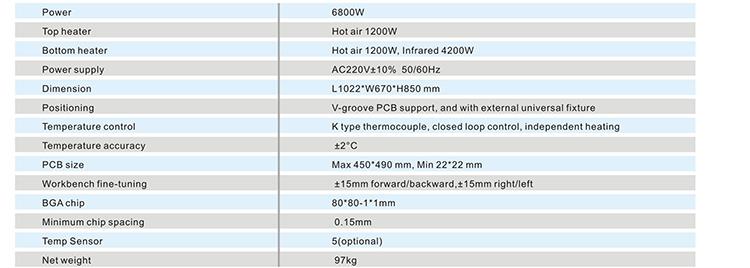

3.Specificatie van BGA Rework Station voor optische VGA-kaarten

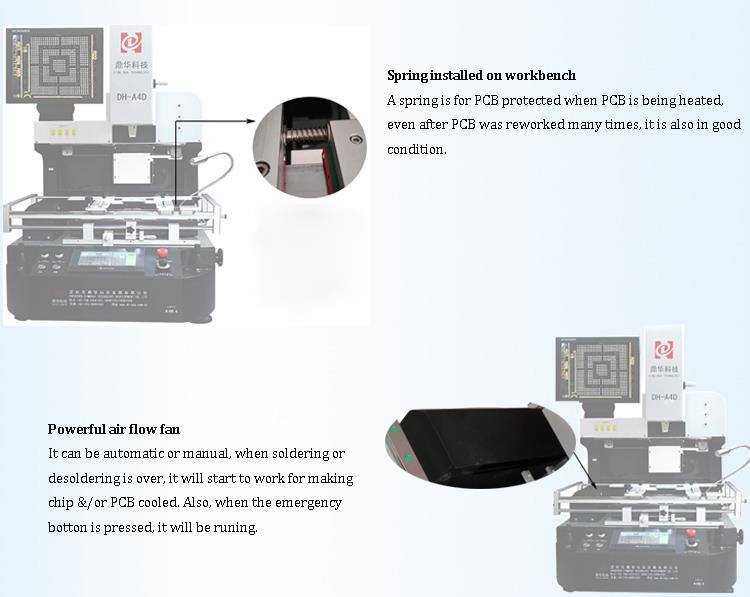

4. Details van Optische VGA-kaart BGA Rework Station

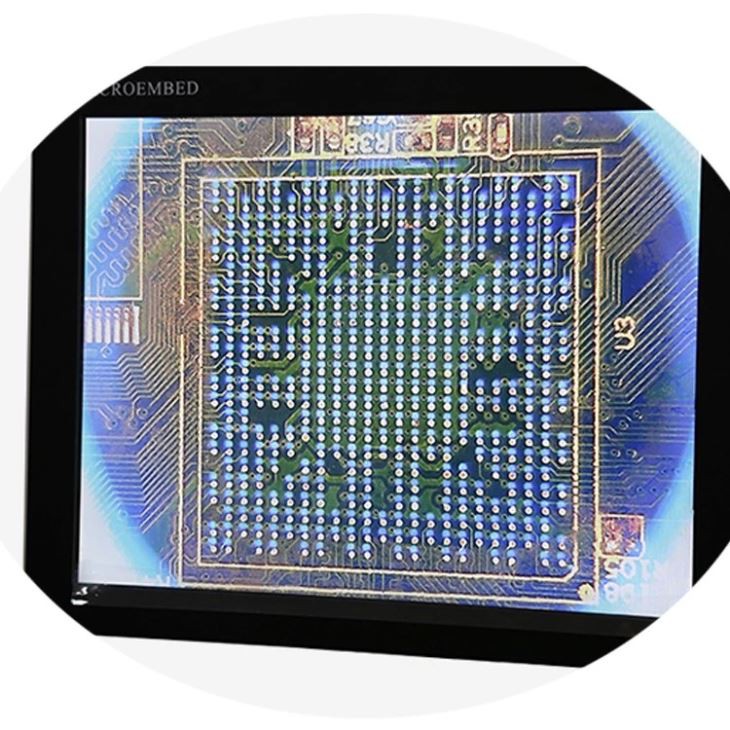

1. Een CCD-camera (nauwkeurig optisch uitlijnsysteem);

2.HD digitaal display;

3. Micrometer (stel een hoek van een chip in);

4.3 onafhankelijke kachels (hete lucht en infrarood);

5. Laserpositionering;

6. HD touch screen interface, PLC-besturing;

7. Led-koplicht.

5. Waarom kiezen voor ons BGA Rework Station met optische VGA-kaart?

6. Certificaat van optische VGA-kaart BGA Rework Station

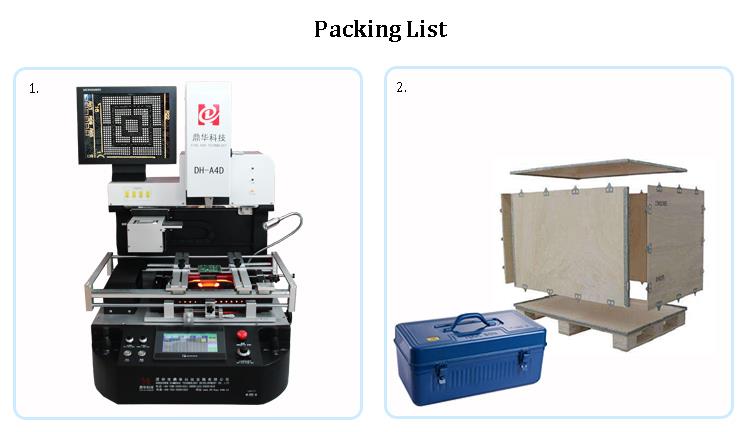

7. Verpakking en verzending van optische VGA-kaart BGA Rework Station

8.De veelgestelde vragen van BGA Rework Station voor optische VGA-kaarten

Hoe het signaal onder het BGA-pakket te meten?

Om het signaal onder de BGA te meten, zijn er ruwweg twee scenario's: Scenario A: meting van de golfvorm bij lage IO-werking van de chip; Scenario B: meting van de signaalkwaliteit bij I / O op hoge snelheid. Scenario A-scenario: meet IO op lage snelheid. U kunt het testpunt in de schematische fase achterlaten en het in een goede meetpositie plaatsen. Als u geen testpunt heeft, kunt u alleen vliegen. Er zijn hier twee gevallen: ten eerste, als de te testen pin zich dicht bij de rand van de chip bevindt, kunt u direct vanaf de pad vliegen. Vlieglijnmethode: 1, eerst de chip afhalen, de situatie van de bal observeren, als er geen doorlopend blik is en de vorm beter is, kan deze chip weer op zijn plaats worden gezet. Natuurlijk, als je het niet kiest, kun je het alleen weggooien en veranderen. 2. De geëmailleerde draad wordt afgebrand met een zeer kleine punt en de soldeerbout wordt gebruikt op de printplaat. Maak de lijn vlak om te controleren of hij niet strak zit, anders stuitert hij wanneer het luchtpistool blaast. 3, chip terug op zijn plaats. Luchtgeschut blazen. Raadpleeg mijn andere antwoord "handsoldeer BGA". Ten tweede, als de te testen pen ver van de rand is, zoals de derde rij, is de slagingskans vrij laag. Het wordt aanbevolen dat u de chip verwijdert en alle pinnen op de pad legt. Welke test op maat. Scenario B-schema: voor hoge-snelheids-IO, zoals USB, MIPI, DDR, enz., Zijn het achterlaten van testpunten en vlieglijnen niet wenselijk, zodat alleen het signaal kan worden gemeten en de signaalkwaliteit niet nauwkeurig kan worden gemeten. Bovendien neemt het testpunt zelf een waardevol bedradingsgebied in en heeft het een slechte invloed op de afsluitimpedantie. De chip kan alleen worden verwijderd en de S-parameters worden direct op de te testen pad gemeten.
