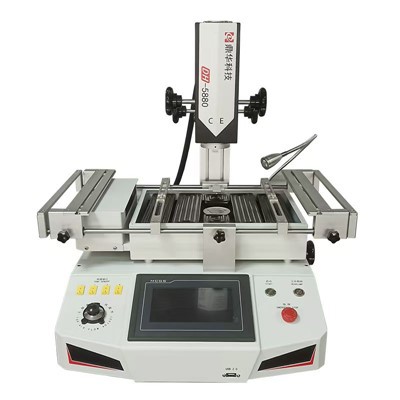

PCB-herbewerkingsstation
Het PCB-reworkstation DH-5830 is een krachtig heteluchtreworkstation dat vaak wordt gebruikt voor de reparatie van laptop-, mobiele telefoon-, Xbox- en PCB-moederborden. Het is geschikt voor verschillende soorten chipbewerking, waaronder POP, SOP, QFN, BGA en meer. De machine beschikt over drie onafhankelijke verwarmingszones (twee heteluchtverwarmers en één infrarood-opwarmzone), een HD-aanraakscherm, een vacuümopneempen en een externe temperatuursensor, die zorgt voor nauwkeurige temperatuurregeling en betrouwbare reparatieprestaties.
Beschrijving
Producten Beschrijving
Wat is het PCB-reworkstation?
Een PCB Rework Station is een gespecialiseerd elektronisch reparatiehulpmiddel dat Ball Grid Array (BGA)-chips (Ball Grid Array) en andere geavanceerde SMT-componenten op printplaten (PCB's) nauwkeurig verwijdert, vervangt en soldeert. Hier leest u waarom het nodig is en hoe het werkt.
1. Het probleem dat het oplost: BGA-chips (te vinden in laptops, telefoons, gameconsoles zoals Xbox, moederborden) hebben veel soldeerbolletjes onder elke chip; ze zijn voor geen enkel standaard soldeergereedschap zichtbaar of toegankelijk; het repareren of vervangen ervan vereist echter precisie en gecontroleerde hitte.
2. De belangrijkste functie:
A. Verwijdering: Het verwarmt de chip en het gebied op de PCB eronder gelijkmatig om de soldeerballen te smelten zonder de chip of de PCB te beschadigen, en gebruikt vervolgens een vacuümzuiger om de chip los te trekken.
B. Vervanging: Nadat de soldeerpads zijn gereinigd en nieuw soldeer is toegevoegd, kan het BGA-reworkstation de chip correct plaatsen en het gebied opnieuw verwarmen om de soldeerverbinding te vormen (reflow).
3. Belangrijkste componenten en vaardigheden:
Nauwkeurige warmtecontrole: Het maakt gebruik van heteluchtmondstukken zodat de warmte op de chip wordt geconcentreerd, en maakt vaak gebruik van een infrarood voorverwarmingszone om de hele PCB zeer langzaam op te warmen. Dit helpt kromtrekken als gevolg van grote temperatuurverschillen te voorkomen en zorgt ervoor dat het hele soldeer in één keer smelt.
Temperatuurprofilering: Maakt het instellen en realtime weergeven van het specifieke temperatuurprofiel voor verschillende soldeertypen en componenten mogelijk.
Uitlijning: Bevat vaak een laseraanwijzer om de chips tijdens het plaatsen perfect uit te lijnen.
Vacuum Pickup Pen: Voor het veilig optillen van hete spanen na het desolderen.
Geavanceerde bediening: Moderne stations (zoals de DH-5830) zijn voorzien van aanraakschermen.
Thermische bewaking: Kan een externe temperatuursensor bevatten om de PCB-temperatuur nauwkeurig te meten.
Productenspecificatie
|
Item
|
Parameter
|
|
Voeding
|
AC220V ± 10% 50 Hz
|
|
Nominaal vermogen
|
5500W
|
|
Topkracht
|
1200w
|
|
Onderste kracht
|
1200w
|
|
Infrarood kracht
|
3000w
|
|
Knop voor luchtstroom- bovenaan
|
Voor aanpassing van de bovenste hete-luchtstroom (vooral zeer kleine/grote spanen)
|
|
Bedrijfsmodus
|
HD-aanraakscherm, digitale systeeminstelling
|
|
Opslag van temperatuurprofielen
|
50.000 groepen
|
|
Temperatuurregeling
|
K-sensor + gesloten lus
|
|
Beweging van de bovenste verwarming
|
Rechts/links, voorwaarts/achteruit, vrij draaien
|
|
Nauwkeurigheid van de temperatuur
|
±2 graad
|
|
Positionering
|
Intelligente positionering, PCB kan worden aangepast in X- en Y-richting met "5-punts ondersteuning" + V--groef pcb-beugel + universele armaturen.
|
|
PCB-formaat
|
Maximaal 410×370 mm Min 22×22 mm
|
|
BGA-chip
|
2x2 - 80x80 mm
|
|
Minimale spaanafstand
|
0,15 mm
|
|
Externe temperatuursensor
|
1 st
|
|
Afmetingen
|
570*610*570mm
|
|
Netto gewicht
|
35KG
|
