Hete lucht BGA Re-work Station repareren

                                                                                  Macbook CPU-reparatietool Kits DH-A2E

Een hetelucht-BGA-reworkstation is een apparaat dat wordt gebruikt voor het repareren van BGA-componenten (ball grid array) op gedrukte afbeeldingen

printplaten (PCB's). Het station bestaat uit een verwarmingselement dat hete lucht gebruikt om het bestaande soldeer op het oppervlak te smelten

BGA-component, waardoor deze gemakkelijker van de printplaat kan worden verwijderd. Voor het plaatsen kan ook het hetelucht BGA reworkstation gebruikt worden

een nieuwe BGA-component op de printplaat door het soldeer opnieuw te laten vloeien met behulp van het verwarmingselement.

Specificaties:

1	Totaal vermogen	5200w
2	3 onafhankelijke verwarmers	Hete lucht bovenaan 1200w, hete lucht onderaan 1200w, infrarood voorverwarmen onderaan 2700w
3	Spanning	AC220V ± 10% 50/60 Hz
4	Elektrische onderdelen	7'' touchscreen + intelligente temperatuurregelmodule met hoge precisie + stappenmotordriver + PLC + LCD-scherm + optisch CCD-systeem met hoge resolutie + laserpositionering
5	Temperatuurregeling	K-sensor gesloten lus + PID automatische temperatuurcompensatie + temperatuurmodule, temperatuurnauwkeurigheid binnen ±2 graden.
6	PCB-positionering	V-groef + universele bevestiging + verplaatsbare printplaat
7	Toepasselijke PCB-grootte	Maximaal 370x410 mm Minimaal 22x22 mm
8	Toepasselijk BGA-formaat	2x2mm~80x80mm
9	Afmetingen	600x700x850mm (L*B*H)
10	Netto gewicht	70 kg



Toepassingen:

Het reparatieproces van een BGA-component met behulp van een hetelucht-BGA-reworkstation omvat verschillende stappen. Eerst,

het bestaande soldeer op het BGA-onderdeel wordt met hete lucht gesmolten, waardoor het onderdeel kan worden verwijderd

de printplaat. Het gebied rond de BGA-component wordt vervolgens gereinigd om eventueel achtergebleven soldeer of vuil te verwijderen.

Zodra het gebied schoon is, wordt een nieuwe BGA-component op de PCB geplaatst en wordt het soldeer opnieuw vloeid met behulp van de hete lucht

BGA-herbewerkingsstation. De temperatuur en luchtstroom van het verwarmingselement worden zorgvuldig aangepast om ervoor te zorgen dat de

soldeer wordt gelijkmatig gesmolten en de BGA-component is stevig op de printplaat bevestigd.

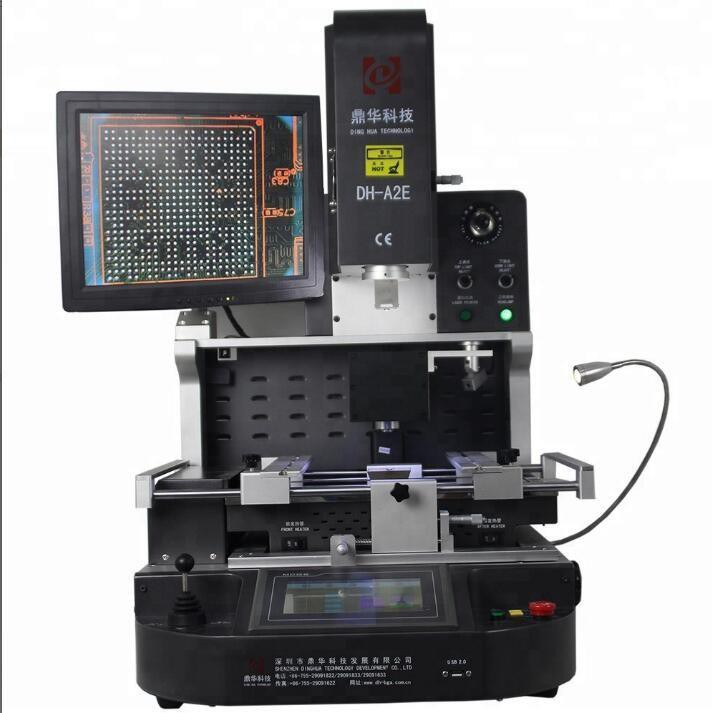

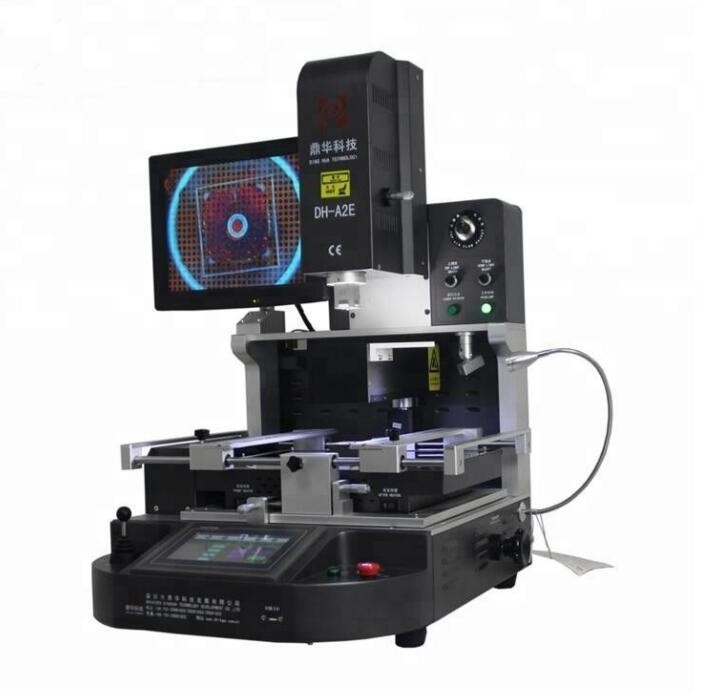

Volautomatisch soldeerrobotsysteem DH-A2E

De DH-A2E wordt bestuurd via een gebruiksvriendelijk touchscreen. Het ergonomisch ontworpen instrumentenpaneel omvat

joystickbediening voor zowel camerazoom als, wanneer het systeem in de handmatige modus staat, verticale bediening van de bovenverwarmer

en plaatsingskop.

Draaiknoppen regelen de verlichting van componenten en printplaten, evenals de luchtstroom van de bovenste verwarming, nauwkeurige bediening van

wat het verschuiven van kleine spanen tijdens reflow kan voorkomen.

Het paneel van het herwerkstation bevat ook een ingebouwde K-type thermokoppelingang en een USB-poort voor het exporteren van soldeer

temperatuurprofielen naar een flashstation.

Over het geheel genomen is het hetelucht-BGA-reworkstation een waardevol hulpmiddel voor het repareren van complexe elektronische apparaten en kan het helpen uitbreiden

de levensduur van dure apparatuur doordat defecte componenten kunnen worden vervangen in plaats van het hele apparaat weg te gooien.

Paklijst:

Materialen: Sterke houten kist+houten staven+proof parelkatoen met film

1pc Macbook CPU-reparatietoolkits

1 stuk penseelpen

1 st Handleiding

1pc CD-video

3 stuks topsproeiers

2 stuks bodemsproeiers

6 stuks universele armaturen

6 stuks vastgemaakte schroeven

4 stuks steunschroef

Zuignapgrootte: diameters in 2,4,8,10,11 mm

Binnenzeskantsleutel: M2/3/4

Afmeting: 81*76*85CM

Brutogewicht: 115 kg
