Ball Grid Array Rework-station
De DH-A2E vertegenwoordigt een sprong voorwaarts in rework-technologie, waarbij industriële automatisering wordt gecombineerd met sub- precisie om de meest uitdagende PCB-reparaties aan te pakken. Dit volledig-uitgeruste reworkstation voor ball grid arrays is gebouwd voor omgevingen waar herhaalbaarheid, uptime en foutloze resultaten niet-onderhandelbaar zijn.
Beschrijving
DH-A2E: de volgende evolutie in geautomatiseerde precisienabewerking
De DH-A2E zet een nieuwe maatstaf voor geautomatiseerde, uiterst-precieze PCB-reparatie. Ontworpen als een gevorderdebalraster array rework station, integreert het optische uitlijning met volledig geautomatiseerde pick{0}}en-plaats-, desoldeer- en soldeercycli, waardoor de afhankelijkheid van operators en menselijke fouten aanzienlijk worden verminderd.
Dit is ontworpen voor zowel nauwkeurigheid als gebruiksgemaksmd reworkstationbereikt opmerkelijke specificaties: temperatuurregeling binnen ±1 graad en positioneringsnauwkeurigheid van 0,01 mm. Dankzij de intuïtieve aanraak-scherminterface met vooraf-geladen programma's kunnen technici van alle vaardigheidsniveaus complexeherwerk bga automatischprocessen met vertrouwen. Van delicate micro-BGA's tot grote componenten, de DH-A2E kan een breed scala aan SMT-reparaties verwerken, waardoor het de ideale hoeksteen is voor elk modern elektronicareparatielaboratorium of elke productielijn die de opbrengst en consistentie wil vergroten.
Producten Voordelen

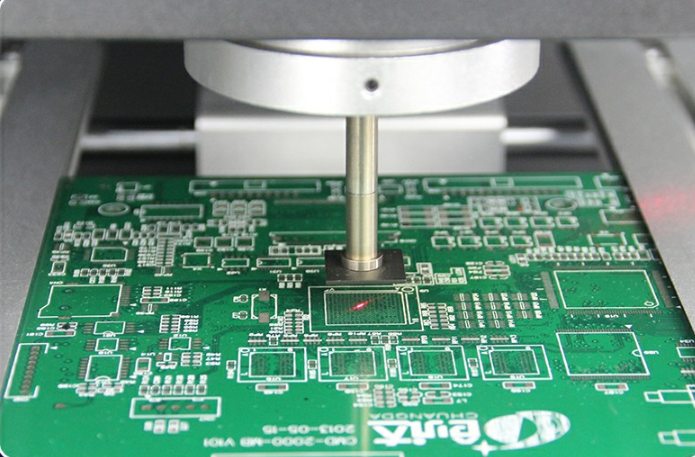

1.Volledig geautomatiseerde herbewerkingscyclus:Ervaar een echte hands-off- bediening met automatische chipverwijdering, plaatsing en solderen. Het geïntegreerde visiesysteem en de geautomatiseerde materiaalbehandeling (picken, invoeren, camerapositionering) completeren eenherwerk bga automatischproces dat handmatige tussenkomst minimaliseert en de doorvoer maximaliseert.

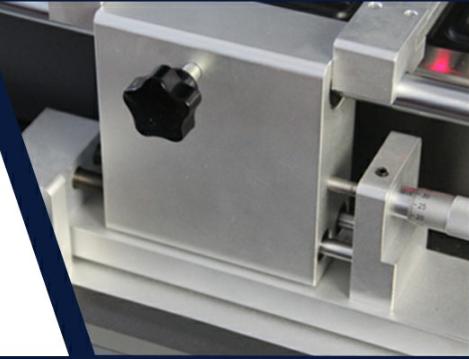

2. Sub-Millimeterprecisie-uitlijning:Een geïntegreerd optisch uitlijningssysteem met hoge{0}}precisie, gecombineerd met een gemotoriseerde lineaire schuif (fijnafstelling op de X-, Y-, Z--as), zorgt voor plaatsing van componenten met een nauwkeurigheid van0,01 mm, waardoor verkeerde uitlijning vrijwel wordt geëlimineerd.

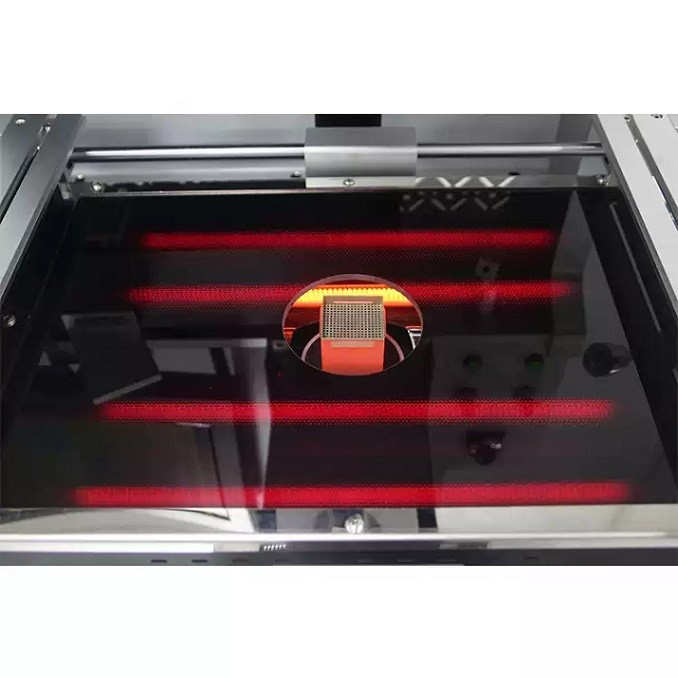

3. Industrieel-thermisch beheer:Een onafhankelijk verwarmingssysteem met drie- zones (boven, onder, voorverwarmen) met thermokoppelregeling van het type K- met gesloten-lus, handhaaft een temperatuurafwijking binnen±1 graad. De onderste verwarmer met groot-oppervlak biedt plaats aan verschillende PCB-afmetingen voor een gelijkmatige verwarming.

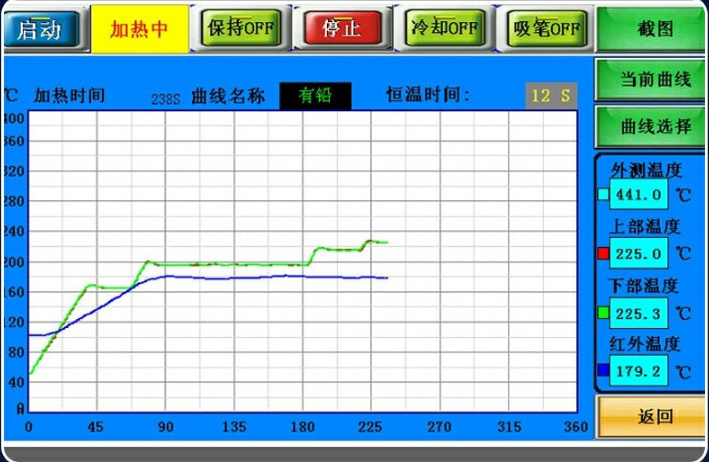

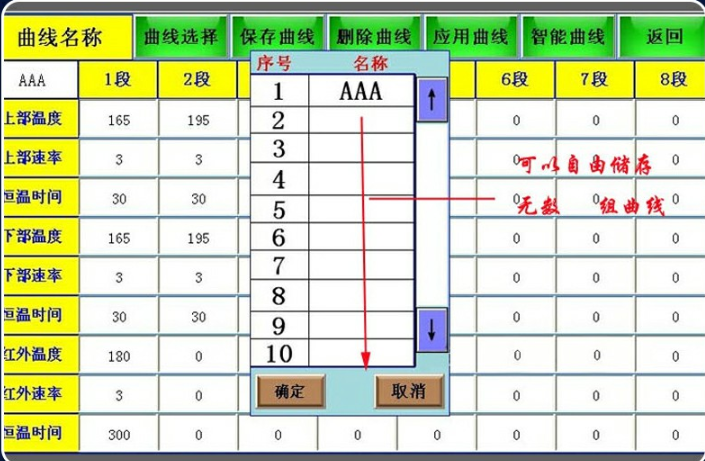

4.Intuïtieve aanraking-Schermbediening:De industriële pc met HD-touchscreen en PLC-besturing biedt zowel handmatige als automatische modi. Het biedt realtime grafieken en analyses van temperatuurcurven en slaat grote profielen op voor bediening met één aanraking, waardoor complexe taken worden vereenvoudigd.
Productenparameters
| Categorie | Specificatie |
|---|---|
| Model | DH-A2E |
| Totaal vermogen | 5700W |
| Verwarmingszones | 3 (boven: 1200 W, onderste zone 2: 1200 W, zone 3: 3200 W) |
| Voeding | AC220V ±10%, 50/60Hz |
| Temperatuurregeling | Gesloten-lus met thermokoppel type K- |
| Temperatuurnauwkeurigheid | ±1 graad |
| Nauwkeurigheid van positionering | 0,01 mm |
| Max. PCB-grootte | 450 x 500 mm |
| Min. PCB-grootte | 10 x 10 mm |
| Compatibele chipgrootte | 2x2 mm tot 80x80 mm |
| Min. Chip-pitch | 0,1 mm |
| Afmetingen (LxBxH) | 600 x 700 x 850 mm |
| Netto gewicht | 70 kg |
Ontworpen voor de professionele werkplaats:
Naast de kernspecificaties is de DH-A2E gebouwd voor dagelijks professioneel gebruik. Functies zoals een instelbare luchtstroom voor kleine componenten, 360 graden draaibare spuitmonden, universele armaturen, snelle koeling en gesproken waarschuwingen zorgen voor een naadloze workflow. Het is robuustsmd reworkstationconstructie, CE-certificering en noodveiligheidsvoorzieningen zorgen voor een betrouwbare en veilige werking in veeleisende omgevingen.
Ideaal voor:Electronics Manufacturing Services (EMS), uiterst betrouwbare reparatiecentra- (automobiel, lucht- en ruimtevaart, medisch), R&D-afdelingen en elke operatie die betrouwbaar, geautomatiseerd, nauwkeurig nabewerking vereist.
Productendetails
Ons bedrijf
Shenzhen Dinghua-technologie: precisie ontworpen voor uw succes
In de wereld van de geavanceerde elektronica, waar de dichtheid van componenten enorm stijgt en toleranties krimpen tot microns, is precisie niet alleen een voordeel-het is een noodzaak. Shenzhen Dinghua Technology werd in 2011 opgericht met een duidelijke missie: fabrikanten en reparatiespecialisten uitrusten met de intelligente tools die nodig zijn om deze complexiteit onder de knie te krijgen.
We staan op de kruising vanvisieEnactie. Ons portfolio van hoogwaardige röntgeninspectiesystemen en geautomatiseerde BGA-reworkstations is ontworpen om kritieke uitdagingen-van het detecteren van verborgen soldeerdefecten tot het uitvoeren van vlekkeloze microprocessorreparaties- om te zetten in betrouwbare, herhaalbare processen.
Wat definieert Dinghua-technologie?
Diepe industriële wortels:We verkopen niet alleen apparatuur; wij cultiveren expertise. Ons toegewijde R&D-team loopt voorop op het gebied van SMT- en NDT-technologie en zorgt ervoor dat onze oplossingen voortkomen uit een diepgaand inzicht in uw echte- wereldproductie- en reparatievloeruitdagingen.
De brug naar intelligentie:Wij zijn gespecialiseerd in het creëren van synergie. Door nauwkeurige mechanica te integreren met slimme besturingssystemen en inzichtelijke software, leveren we meer dan alleenstaande machines-we leverenverbonden werkstromendie de besluitvorming-en traceerbaarheid verbeteren.
Partnerschap dat verder gaat dan het product:Onze toewijding kristalliseert zich uit na de installatie. Wij bieden uitgebreide technische ondersteuning, hulp bij toepassingen en responsieve service, waardoor partnerschappen worden gevormd die gericht zijn op het maximaliseren van uw operationele uptime en het rendement op uw investering.
Gedreven door een cultuur van pragmatische innovatie en onwankelbare integriteit, zijn wij toegewijd aan het bevorderen van de normen van kwaliteit en efficiëntie in de productie en reparatie van elektronica wereldwijd. Laten we samen bouwen aan de toekomst van precisie.
