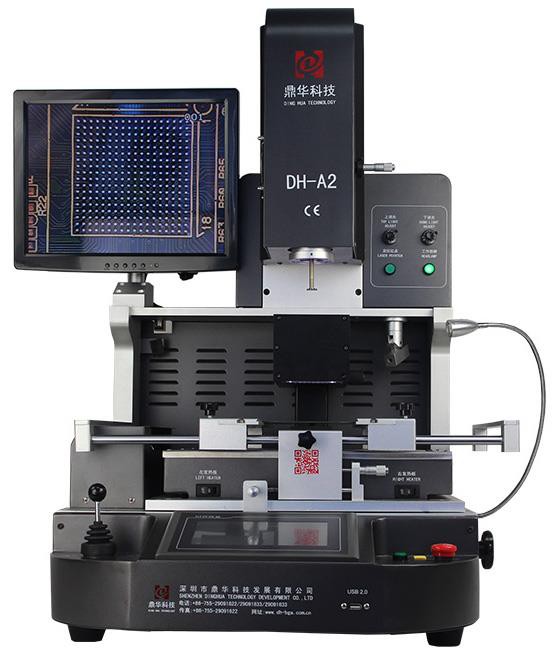

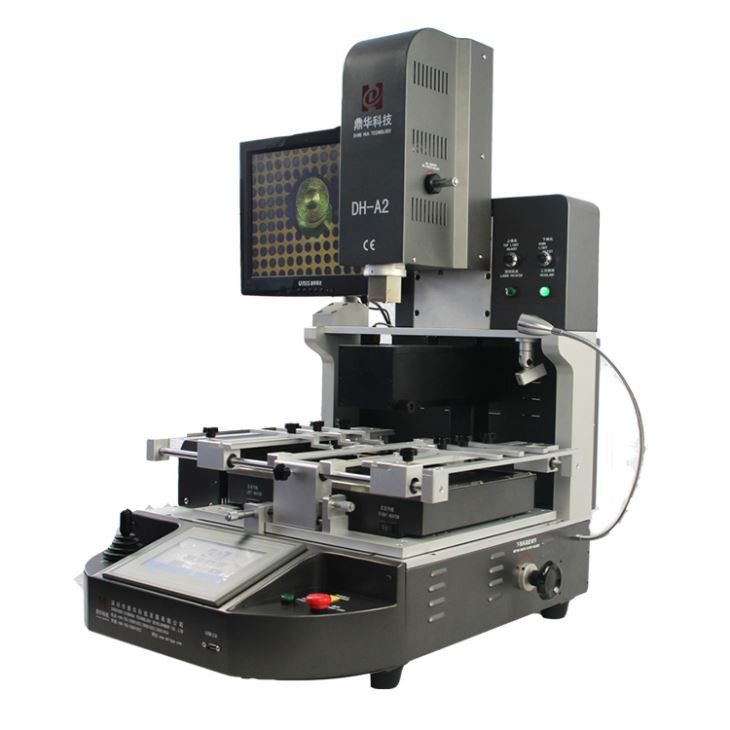

BGA Rework Station voor laptop-moederbord

BGA Rework Station voor laptop moederbord

Een BGA-reworkstation is een gespecialiseerd hulpmiddel dat wordt gebruikt om laptop-moederborden te repareren. Het is een apparaat dat wordt gebruikt om te verwijderen

en vervang geïntegreerde schakelingen (IC's) en Ball Grid Array (BGA) -chips op het moederbord van een laptop. De BGA-herbewerking

station kan worden gebruikt om beschadigde componenten op het moederbord te repareren of een verouderde of beschadigde IC te vervangen of

BGA-chip. Het reworkstation gebruikt hete lucht om componenten op te warmen, speciaal ontworpen voor het moederbord van de laptop

waaraan wordt gewerkt, ervoor te zorgen dat het apparaat weer goed functioneert. Een rework station wordt ook gebruikt om te creëren

elektrische verbindingen tussen het moederbordbord en componenten, evenals voor diagnostisch testen.

1.Toepassing van BGA Rework Station voor laptop-moederbord

Geschikt voor verschillende PCB's.

Het moederbord van een computer, smartphone, laptop, MacBook logic board, digitale camera, airconditioner,

TV en andere elektronische apparatuur uit de medische industrie, communicatie-industrie, auto-industrie, enz.

Geschikt voor verschillende soorten chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.

2. Productkenmerken van BGA Rework Station voor laptop-moederbord

• Automatisch desolderen, monteren en solderen.

• Kenmerkend voor hoog volume (250 l/min), lage druk (0,22 kg/cm2), lage temperatuur (220 graden) volledig herwerken

garandeert BGA-chips elektriciteit en uitstekende soldeerkwaliteit.

•Het gebruik van een stille en lagedruk luchtblazer maakt de regeling van een stille ventilator mogelijk, de luchtstroom kan

worden geregeld tot maximaal 250 l/min.

• Hete lucht multi-hole ronde middensteun is vooral handig voor grote printplaten en BGA in het midden van de printplaat.

Vermijd koud solderen en IC-drop-situaties.

•Het temperatuurprofiel van de onderste heteluchtverwarmer kan oplopen tot 300 graden, cruciaal voor grote moederborden.

Ondertussen kan de bovenste verwarming worden ingesteld als gesynchroniseerd of onafhankelijk werk.

3. Specificatie van BGA Rework Station voor laptop-moederbord

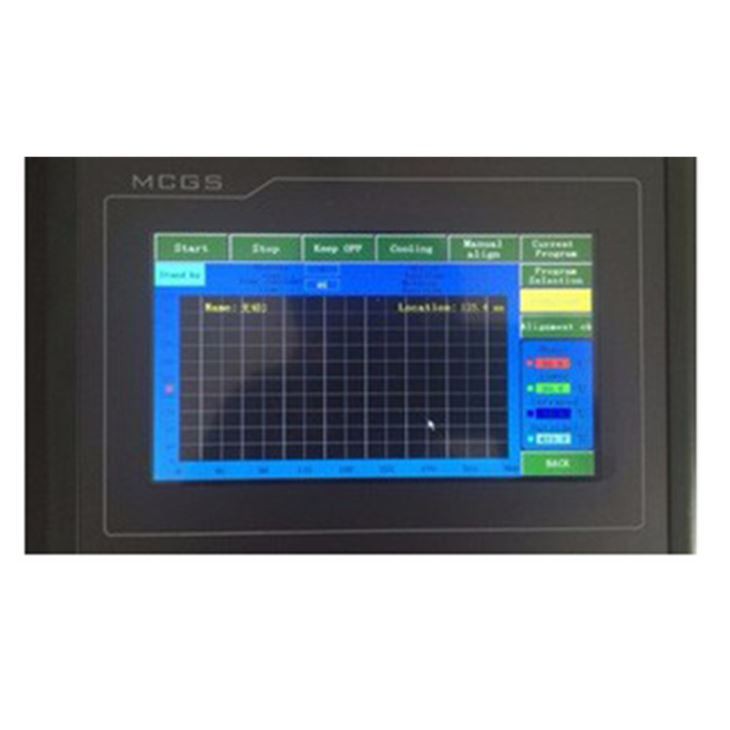

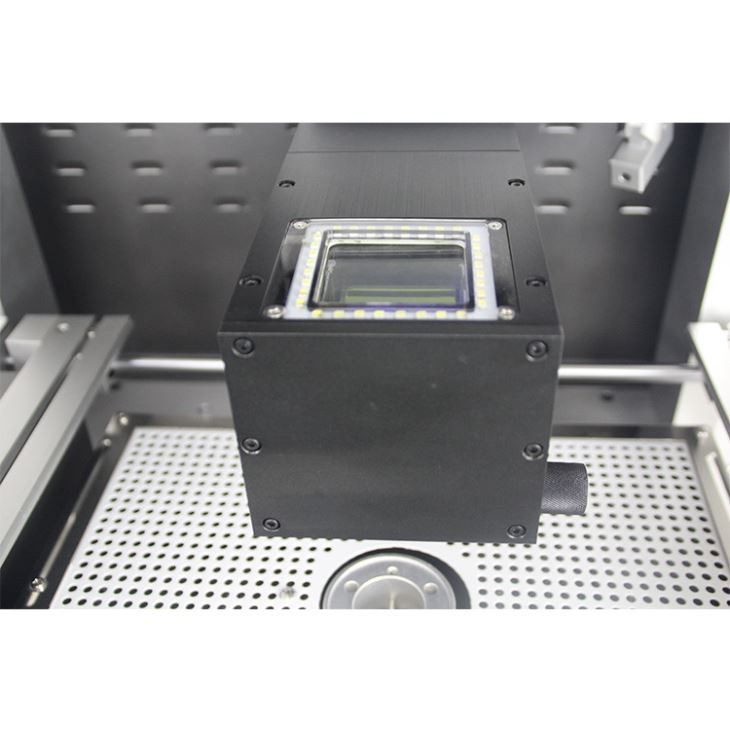

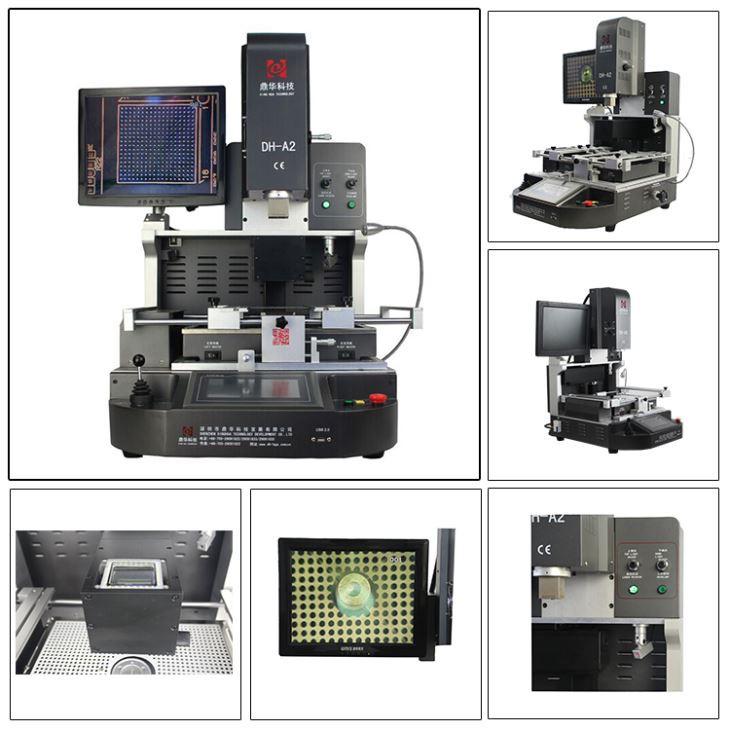

4. Details van BGA Rework Station voor laptop-moederbord

5. Waarom kiezen voor ons BGA Rework Station voor het moederbord van een laptop?

6. Certificaat van BGA Rework Station voor laptop-moederbord

Om kwaliteitsproducten aan te bieden, was SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD de eerste die slaagde

UL, E-MARK, CCC, FCC, CE ROHS-certificaten. Ondertussen, om het kwaliteitssysteem te verbeteren en te perfectioneren, heeft Dinghua

doorgegeven ISO, GMP, FCCA, C-TPAT on-site auditcertificering.

7.Verpakking en verzending van BGA Rework Station voor laptop-moederbord

8.Contact opnemen

Email: john@dh-kc.com

WhatsApp/Wechat: plus 86 157 6811 4827

9. Gerelateerde kennis

Vereisten voor de kwaliteit van het onderhoudspersoneel

1. Streef ernaar een samengestelde onderhoudsexpert te zijn:

(1) Er zijn veel soorten defecte printplaten. Er zijn geïmporteerde originele producten, in het binnenland geassembleerde producten, producten van grote ondernemingen, kleine fabrikanten,

medische apparatuur, communicatie en navigatie, en ruimteapparatuur. Er zijn verschillende soorten producten die worden gebruikt in huishoudelijke apparaten, die ingewikkeld en ingewikkeld zijn

ingewikkeld. De meesten van hen hebben geen schakelschema's en gegevens om te controleren, en er is geen tijd om hun principes en signaalstroom één voor één te begrijpen.

Vanwege de grote verscheidenheid aan apparatuur is het noodzakelijk om uit de traditionele denkmodus te springen van het principe van het analyseren van schakelingen en zich te concentreren op het doorbreken

de belangrijkste tegenstellingen.

(2) De huidige defecte printplaat is over het algemeen strak gestructureerd, met een hoge mate van integratie, en de signaalstroom is wijd verspreid. Iedereen kan schade aan het apparaat veroorzaken met dodelijke afloop

schuld.

Vanwege de hoge mate van integratie van het apparaat, moet het onderhoudspersoneel meer aandacht besteden aan het ontwikkelen van kennis en het testen van apparaten met betrekking tot het circuit

kennis.

(3), printplaatstoringen zijn vreemd, zoals geïntegreerde IC-kenmerken, functionele storing, pinsolderen, kortsluiting, printplaatbedradingbreuk, elektromagnetisch signaal

interferentie, omgevingsstofeffecten en programmaverlies, enz., kunnen tot een storing leiden, dus met alle situaties moet rekening worden gehouden.

Vanwege de gecompliceerde foutsituatie is het niet alleen nodig om het apparaat te analyseren en te testen, maar ook om onderhoudspersoneel nodig te hebben om het uitgebreide beoordelingsvermogen te verbeteren

van de fout.

Samengevat, het uitstekende circuitonderhoudspersoneel van vandaag is geenszins de zogenaamde "good guys die niet willen doen, Laihan kan het niet", maar een samengestelde onderhoudsexpert die

stelt hoge eisen aan alle aspecten van kwaliteit.

2. Wees moedig en praktisch:

Alles wat gecompliceerd lijkt, heeft zijn inherente regelmaat, net als het falen van het bord. Als u bijvoorbeeld een storing tegenkomt waarbij een lont doorbrandt, denkt u natuurlijk dat er mogelijk een storing is

kortsluiting in de voeding. Omdat de doorgebrande zekering een grote stroom vereist, is het stroomcircuit nauw verbonden met de zekering en is dit in eerste instantie twijfelachtig. Het fenomeen falen en de

oorzaak van vorming zodanig zijn dat er een intrinsiek verband en een eigen regelmaat is. De sleutel is: hoe onderhoudspersoneel deze wetten kan herkennen.

Voor beginners en onderhoudspersoneel is het raadzaam om enige basiskennis van geïntegreerde IC's en gemeenschappelijke componenten te leren en de typische defecte printplaten te combineren om duidelijkheid te krijgen

de kenmerken van elk geïntegreerd IC, de aansluitregels en de onderdelen waar vaak storingen optreden. En voer serieuze analyses uit en blijf leren van anderen over de ervaring van fouten

diagnose.

Met enige basiskennis is het van het grootste belang om "het te durven, ijverig te zijn en zelfstandig meerdere defecte boards te repareren". Je kunt niet alleen je zelfvertrouwen vergroten, maar je kunt er ook aan winnen

ervaring. Tijdens het onderhoud is het onvermijdelijk om de nagel meerdere keren aan te raken. Wees niet bang om verantwoordelijkheid te nemen, niet om een ​​goed gezicht te hebben. Soms is het gezicht dikker. Het is niet

raadzaam om op te geven wanneer u moeilijkheden ondervindt.
