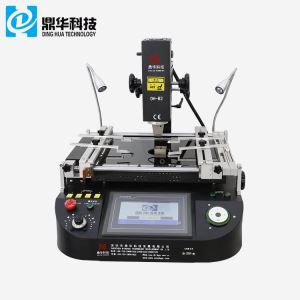

Semi-automatisch optisch BGA Rework Station
1. Productintroductie Nieuwe definitie van plaatreparatie - automatisch, flexibel en procesbetrouwbaar! · Zeer efficiënte hybride verwarmingskop van 1200 W, IR-bodemverwarming met groot oppervlak met 3 verwarmingszones 3000 W) · Automatische en nauwkeurige uitlijning van componenten met behulp van machinale...
Beschrijving
Semi-automatisch optisch BGA Rework Station
1. Productintroductie
Een nieuwe definitie van plaatreparatie: automatisch, flexibel en procesbetrouwbaar!
- Zeer efficiënte hybride verwarmingskop van 1200 W
- Homogene, grote IR-bodemverwarming met 3 verwarmingszones (elk 800 W)
- Automatische en nauwkeurige uitlijning van componenten met behulp van machine vision
- Uiterst nauwkeurig, motoraangedreven assysteem voor het plaatsen van componenten (+/- 0.025 mm)
- Gebruikersonafhankelijke, reproduceerbare reparatieresultaten gegarandeerd
- Procesbesturing en documentatie via de operatorsoftware HRSoft
- Volautomatische of semi-automatische werking
- Geschikt voor gebruik met het Dip&Print Station
2. Productspecificaties
|
Afmetingen (B x D x H) in mm |
660*620*850mm |
|
Gewicht kg |
70 kg |
|
Antistatisch ontwerp (j/n) |
y |
|
Vermogen in W |
5300W |
|
Nominale spanning in V/AC |
110~220V 50/60Hz |
|
Bovenste verwarming |
Hete lucht 1200W |
|
Lagere verwarming |
Hete lucht 1200W |
|
Voorverwarmgebied |
Infrarood 2700W, afmeting: 250 x 330 mm |
|
Printplaatgrootte in mm |
van 20*20~370*450mm |
|
Onderdeelgrootte in mm |
vanaf 1*1 80*80 |
|
Operatie |
7-inch ingebouwd touchscreen, resolutie 800*480 |
|
Test-symbool |
CE |

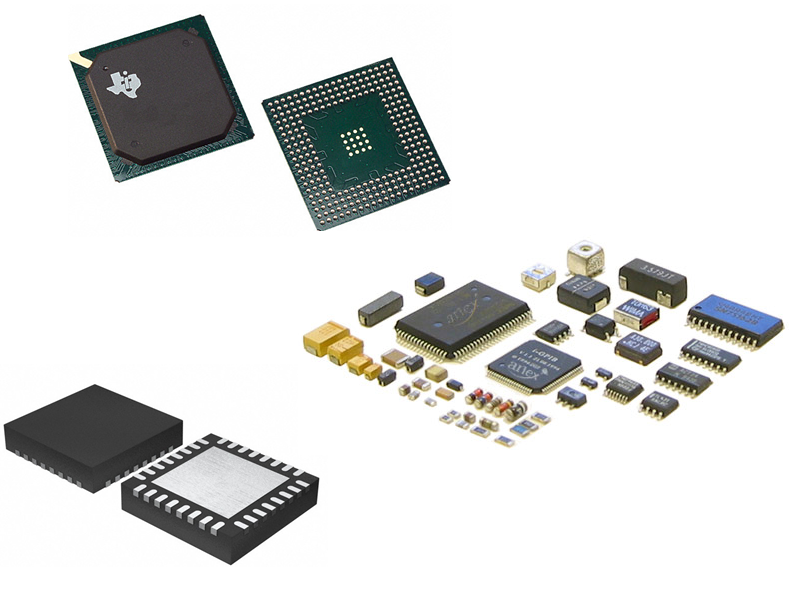

3. Producttoepassingen
Desolderen, plaatsen en solderen van alle soorten opbouwapparaten (SMD): BGA, metallic BGA, CGA,
BGA-socket, QFP, PLCC, MLF en miniatuurcomponenten met een randlengte tot 1 x 1 mm.

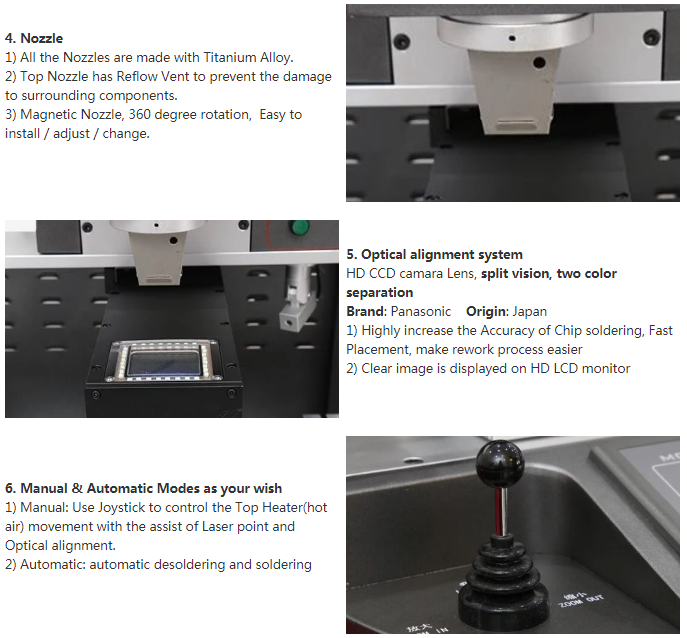

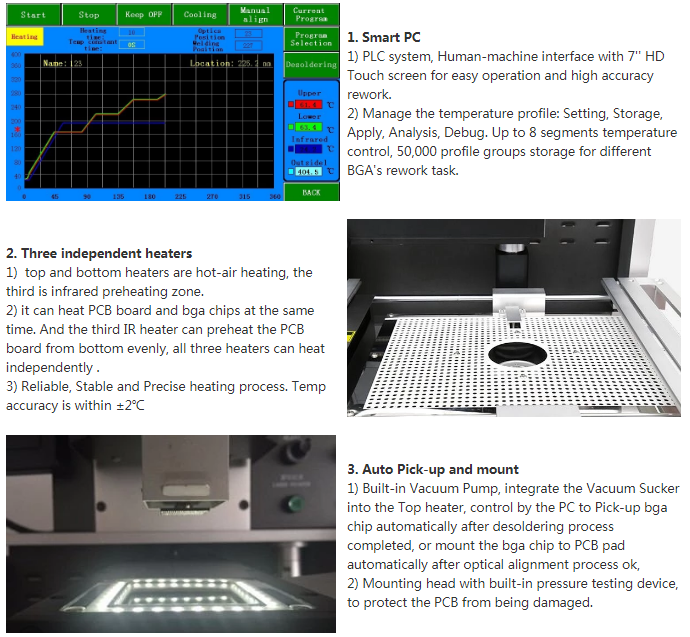

4. Productdetails
5. Productkwalificaties
6. Onze diensten
Om onze klanten te ondersteunen, bieden we Gold Standard verkoop- en technische ondersteuningsdiensten vanuit onze kantoren in Dinghua.
Onze hoog opgeleide ingenieurs hebben ervaring met alle soorten herbewerkingstoepassingen en kunnen helpen met processen, spuitmonden, stencils, reserveonderdelen en maatwerk.
7. Veelgestelde vragen
Vraag: Hoe regelt de Dinghua BGA-herbewerkingsmachine de temperatuur? Zal de machine te heet worden en de printplaat of chip beschadigen?
A: De Dinghua BGA-bewerkingsmachine kan de PCB- en BGA-chips tegelijkertijd verwarmen. De derde IR-verwarmer verwarmt de PCB gelijkmatig vanaf de onderkant voor om PCB-vervorming tijdens het reparatieproces te voorkomen. Alle drie de verwarmingselementen zijn onafhankelijk van elkaar te bedienen.
Het maakt gebruik van een K-type thermokoppel met gesloten-lusregeling en een automatisch PID-temperatuurcompensatiesysteem, samen met een PLC en temperatuurmodule, om een nauwkeurige temperatuurregeling met een afwijking van ± 2 graden te garanderen.
Vraag: Hoe garandeert de Dinghua BGA-bewerkingsmachine de veiligheid om de operator te beschermen in geval van nood?
A: De machine is CE-gecertificeerd en is uitgerust met een noodknop. Bovendien is er een gesproken waarschuwing die ongeveer 5 seconden voordat het soldeer-/desoldeerproces is voltooid, wordt geactiveerd. Het beschikt ook over een automatisch uitschakelbeveiligingssysteem in het geval van een abnormaal incident, met dubbele bescherming tegen oververhitting.
