Handmatige optische BGA-soldeermachine
handmatige optische bga-soldeermachine 1. Snel voorbeeld: DH-G600 BGA-soldeerstation wordt veel gebruikt bij chipniveaureparatie in laptop, PS3, PS4, XBOX360, mobiele telefoon, enz. Uitgerust met laserpositioneringsfunctie, DH-G600 bga-reworkstation kan snel positioneren op BGA-chip en moederbord. 2....
Beschrijving
handmatige optische bga-soldeermachine
1. Snel voorbeeld:

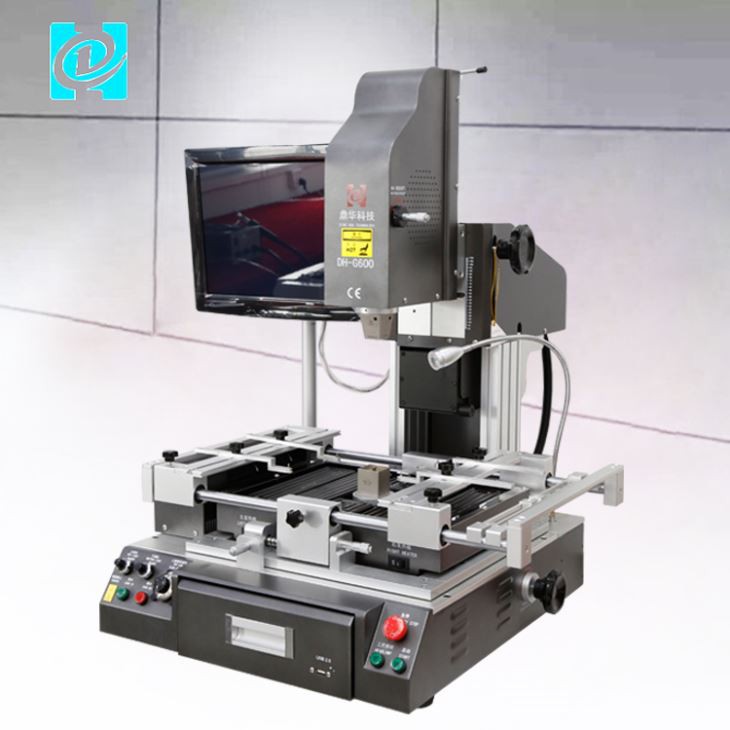

DH-G600 BGA-soldeerstation wordt veel gebruikt bij chipniveaureparatie in laptop, PS3, PS4, XBOX360, mobiele telefoon, enz.
Uitgerust met een laserpositioneringsfunctie kan het DH-G600 bga-reworkstation snel positioneren op de BGA-chip en het moederbord.
|
Productparameter |
|
|
Productnaam |
soldeer- en desoldeermachine |
|
Totaal vermogen |
5300W |
|
verwarming bovenaan |
1200w |
|
bodem verwarming |
onderste heteluchtverwarming 1200W, IR-voorverwarming 2700W |
|
Stroom |
220V 50HZ/60HZ |
|
Positionering |
V-groef, printplaten zijn verstelbaar in X-, Y-as en voorzien van universele bevestiging |
|
Temperatuurregeling |
K-type, gesloten lus |
|
PCB-formaat |
Maximaal 400x380 mm, minimaal 22x22 mm |
|
Chipgrootte |
2x2-50x50 mm |
|
Minimale spaanafstand |
0.15 mm |
|
Externe temperatuursensor |
1 (optioneel) |
|
N.W. |
ongeveer 60 kg |
|
Geschikte moederborden |
mobiele telefoon, laptop, desktop, gameconsole, XBOX360, PS3 |
2. Productbeschrijving van het DH-G600 BGA reworkstation
Kenmerken:
1. Nieuwste nieuwe optische uitlijningssysteem, eenvoudig te bedienen, slagingspercentage kan 100% zijn.
2. Met laserpositie.
3. Automatische identificatie van BGA-chips en montagehoogte.
4. Bovenverwarmer en montagekop 2 in 1 ontwerp.
5. Semi-amtomatisch solderen en desolderen.
6. CCD-systeem en optisch uitlijningssysteem gecombineerd, kunnen het scherm met één knop veranderen.
7. Pas de chromatismeresolutie en helderheid automatisch aan.
8. Met laserpositie.
9. Met micrometer om micro af te stellen.
10. Met een krachtige dwarsstroomventilator om de PCB snel af te koelen om vervorming te voorkomen.
11. Met 3 temperatuurzones en één optionele temperatuursensoraansluiting.
3. Reparatiestappen:
Scheid de BGA-chip van het moederbord - dit noemen we desolderen
Schoon Pad
Reballing of vervang direct een nieuwe BGA-chip
Uitlijning/positionering - Afhankelijk van ervaring, zijden frame, optische camera
Vervang een nieuwe BGA-chip - we hebben Solderen genoemd

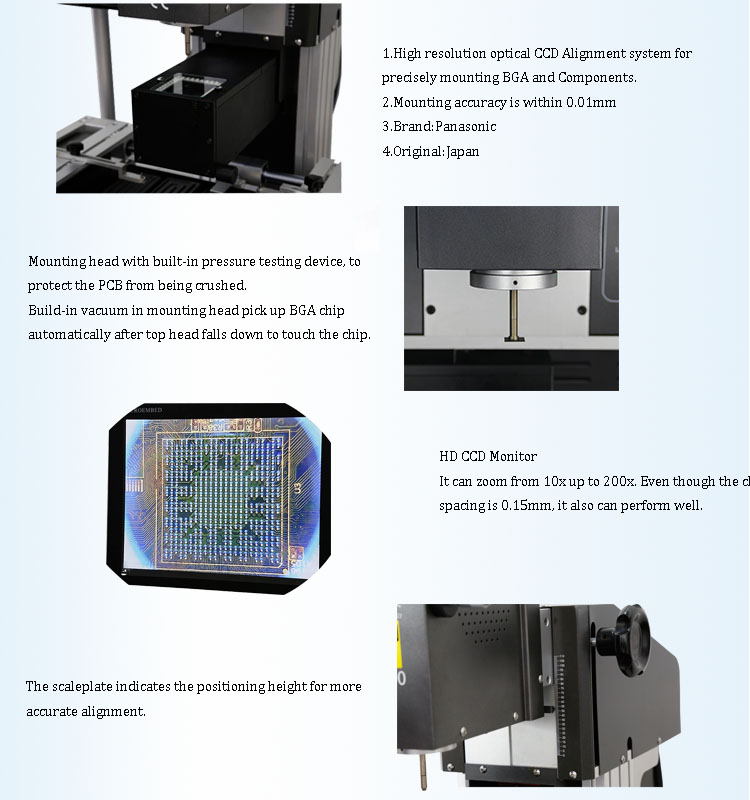

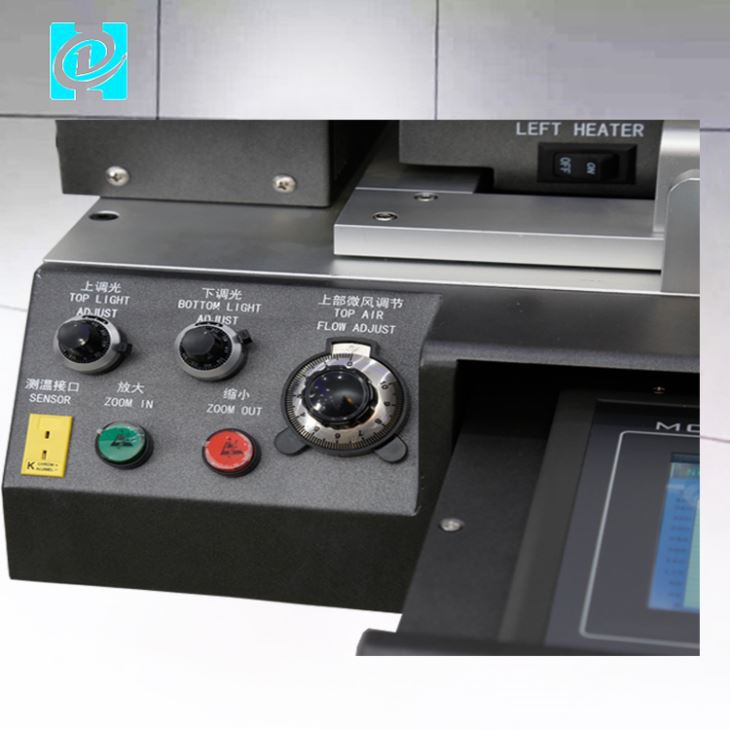

4. Gedetailleerde afbeeldingen van G600 BGA REWORK STATION
5.Bedrijfsprofiel
Enkele foto's van onze fabriek en BGA-reworkstation
Kantoren
Mproductielijnen
CE-certificering zoals hieronder
Onderdeel van onze klanten

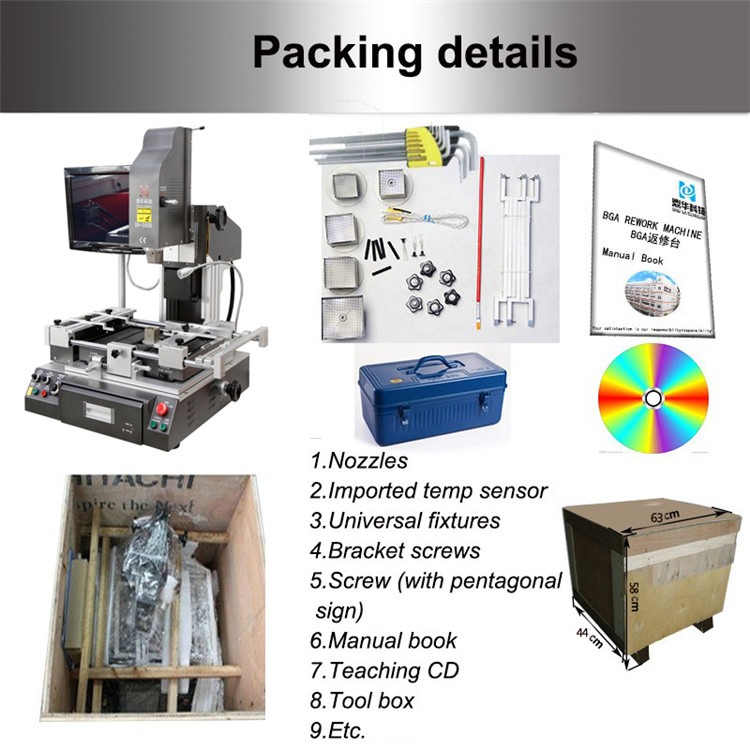

6. Verpakking & levering & diensten van G600 BGA REWORK STATION
7. Gerelateerde kennis
Vier methoden voor het planten van ballen
Er zijn over het algemeen vier methoden voor het toepassen van BGA-kogelsplitsing, namelijk de methode waarbij alleen het apparaat wordt gebruikt, de methode waarbij de sjabloon wordt gebruikt, de handmatige plaatsing en het borstelen van de juiste hoeveelheid soldeerpasta.
Als er een balgrijper is die een sjabloon selecteert dat past bij de BGA-pad, moet de openingsgrootte van de sjabloon 0.05--0.1 mm groter zijn dan de diameter van de soldeerbal. Verdeel de soldeerbal gelijkmatig over de sjabloon, schud het kogellager en breng het overtollige soldeer aan. De bal wordt van de sjabloon naar de verzamelgroef voor soldeerballen van de ballenplanter gerold, zodat hij
er wordt slechts één soldeerkogel vastgehouden in elk lekgat van het sjabloonoppervlak
Plaats het afgedrukte soldeervloeimiddel of pasta-BGA-apparaat op de werkbank met de vloeimiddel- of soldeerpasta naar boven gericht. Maak een sjabloon voor het matchen van BGA-pads. De opening van de sjabloon moet 0.05-0.1 mm groter zijn dan de diameter van de soldeerbal. Plaats het sjabloon rond de pad en plaats deze over de afgedrukte BGA-component van de flux of soldeerpasta. De afstand tussen BGA's is gelijk aan of iets kleiner dan de diameter van de soldeerballen, uitgelijnd onder de microscoop. Verdeel de soldeerbal gelijkmatig over het stencil en gebruik het pincet om de overtollige soldeerbal te verwijderen, zodat er slechts één soldeerbal achterblijft in elk lekgat op het stenciloppervlak. Verwijder het sjabloon, controleer het en vul het in.
Plaats het afgedrukte soldeervloeimiddel of pasta-BGA-apparaat op de werkbank met de vloeimiddel- of soldeerpasta naar boven gericht. Plaats de soldeerbolletjes één voor één met een pincet of een stylus als een lapje.
8.4 Borstel de juiste hoeveelheid soldeerpastamethode
Bij het verwerken van de sjabloon wordt de dikte van de sjabloon verdikt en wordt de openingsgrootte van de sjabloon iets vergroot, en wordt de soldeerpasta rechtstreeks op het kussen van de BGA gedrukt. Door de oppervlaktespanning worden er na reflow soldeerbolletjes gevormd. In dit artikel wordt gebruik gemaakt van de ballplanting-methode. Hieronder wordt de methode voor het planten van ballen met de ballenplanter beschreven.
