BGA Rework Station voor verwarming met meerdere- zones
Dinghua DH-A2E is een professioneel Wulti-zoneverwarmings-BGA-reworkstation dat is ontworpen voor reparatie met hoge-precieze kwaliteit van complexe elektronische assemblageonderdelen en dat zeer populair is onder technici die moederborden repareren die worden gebruikt in laptops, gameconsoles zoals PlayStation 4 (PS4) en Xbox en industriële besturingskaarten. Dit geavanceerde automatische BGA-reworkstation is perfect voor het uitvoeren van zeer-precieze reworktaken op een verscheidenheid aan BGA, QFN en andere chippakketten.
Beschrijving
Producten Beschrijving

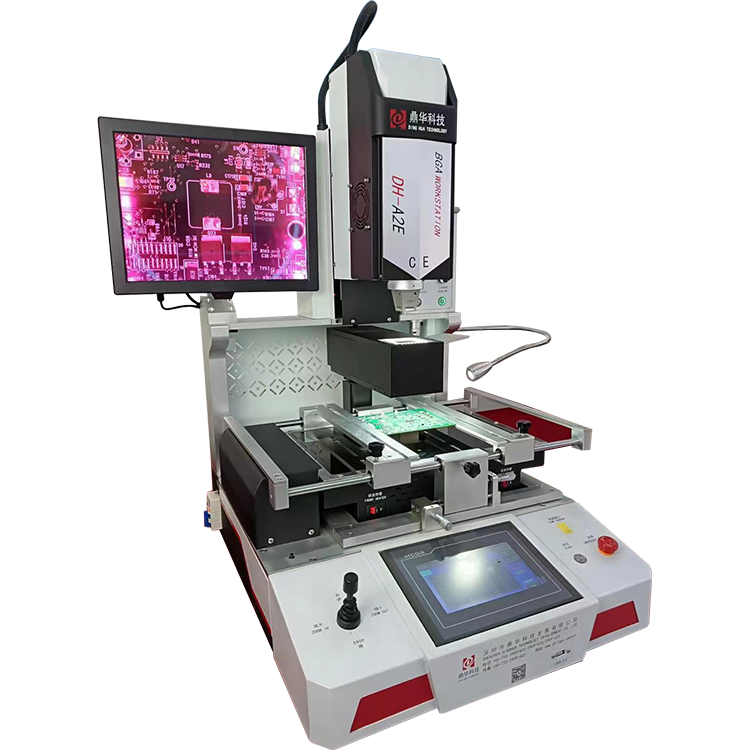

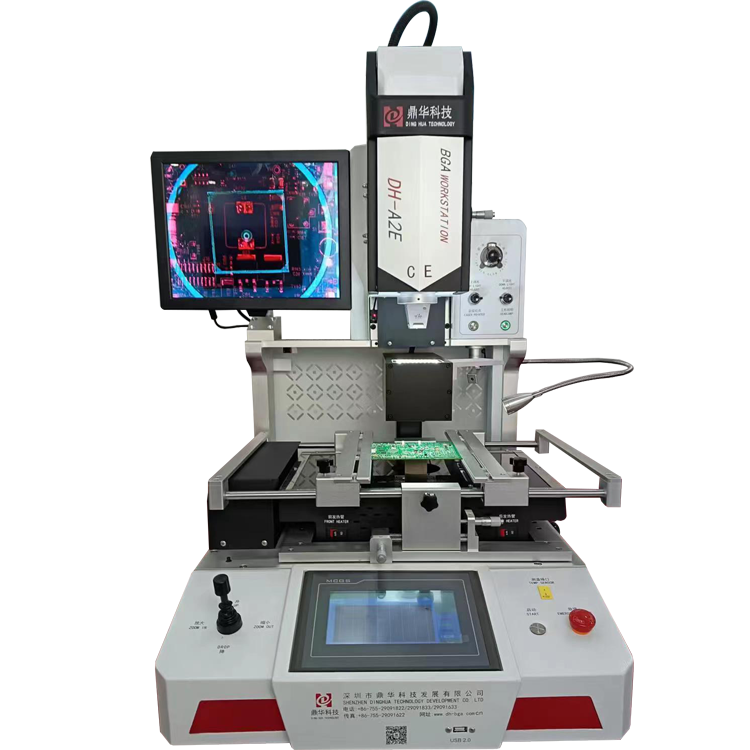

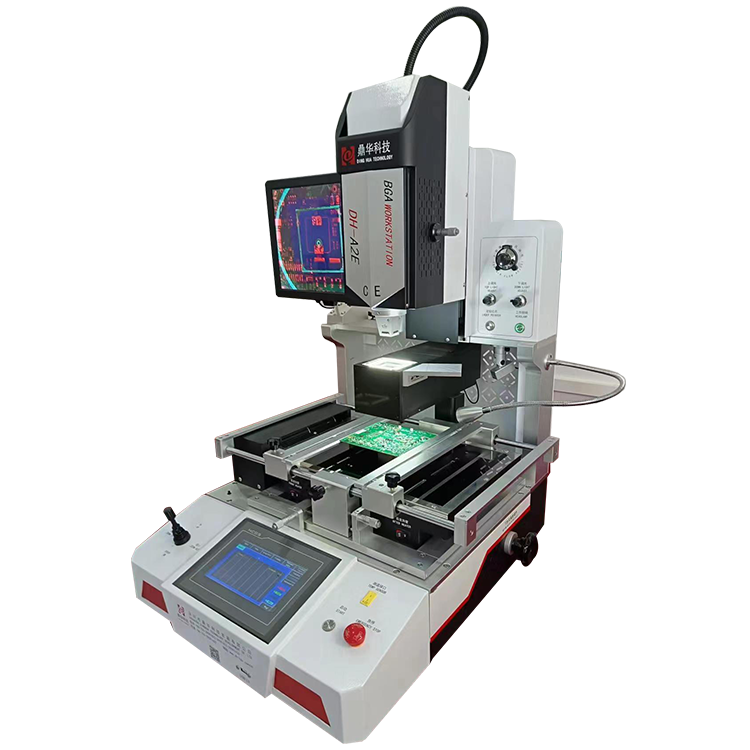

DinghuaBGA Rework Station DH-A2Eis een BGA-reworkstation voor verwarming met meerdere-zones, ontworpen om te voldoen aan de veeleisende behoeften van moderne reparatie en productie van elektronica. Dit geavanceerde automatische BGA-reworkstation is perfect voor het uitvoeren van zeer-precieze rework-taken op een verscheidenheid aan BGA-, QFN- en andere chippakketten.
DeDinghua DH-A2Eis een professioneel-volautomatisch BGA-reworkstation ontworpen voor zeer-precieze reparatie van complexe elektronische assemblages. Het wordt veel gebruikt voor het repareren van moederborden in laptops, gameconsoles (PS4/Xbox) en industriële besturingskaarten.
Productenspecificatie
|
Item
|
Parameters
|
|
Voeding
|
AC220V ± 10% 50/60 Hz
|
|
Totaal vermogen
|
4900w
|
|
Topkracht
|
1200w
|
|
Onderste kracht
|
1200w
|
|
Infared vermogen
|
2400w
|
|
Dimensie
|
77*81*102mm
|
|
Bedrijfsmodus
|
Automatisch + Handmatig
|
|
Opslag van temperatuurprofielen
|
10.000 groepen
|
|
Temperatuurregeling
|
K-sensor + gesloten lus
|
|
Temperatuurnauwkeurigheid
|
±1 graad
|
|
Positienauwkeurigheid
|
±0,01 mm
|
|
PCB-grootte
|
Maximaal 400×450 mm Min 10×10 mm
|
|
BGA-chip
|
2*2-80*80mm
|
|
Externe temperatuursensor
|
1 stuks (optioneel)
|
|
Netto gewicht
|
70 kg
|
|
Machinetype
|
Bureaublad
|
|
Minimale spaanafstand
|
0,1 mm
|
|
Camerapixel
|
6 miljoen
|
|
Chip voeding
|
automatisch nemen of zetten
|
|
PCBA-positionering
|
Op en neer intelligente positionering, de onderste "5-punts ondersteuning" met v-type kaartsleufbevestiging PCBA die vrij kan worden aangepast in
X--asrichting, met externe universele armaturen
|
|
BGA-positie
|
Laserpositionering v-vormige kaartsleuf en universele armaturen
|
|
Optische CCD-lens
|
Automatisch uitgaan, terug en scherpstellen
|
Producten Belangrijkste kenmerken
Verwarmingstechnologie met meerdere-zones
GebruikmakendMulti-Verwarmingstechnologie met meerdere zones, bereikt de DH-A2E een gelijkmatige warmteverdeling over de printplaat (PCBA) en Ball Grid Array (BGA) componenten via afzonderlijke zones van het verwarmingselement van de machine, zoals onafhankelijkebovenste/onderste/voorverwarmzones. Dit maakt een vrijwel uniforme temperatuurverdeling mogelijk, zodat alle BGA's kunnen worden gesoldeerd volgens hun eigen specificaties en elimineert zo de kans op thermische schade aan gevoelige elektronische componenten tijdens soldeer-/desoldeerprocessen.
Automatisch BGA-reworkstation
De DH-A2E elimineert de noodzaak van handmatige processen door automatisering te gebruiken voor het afhandelen van de essentiële functies van BGA-herbewerking, zoalstemperatuurregeling, uitlijning en solderen. Het gebruik van deze geautomatiseerde mogelijkheden verhoogt de snelheid en nauwkeurigheid van BGA-nabewerking, waardoor deze machine geschikt is voor zowel reparatiewerkzaamheden in kleine volumes als als aanvulling op productie in grote volumes.

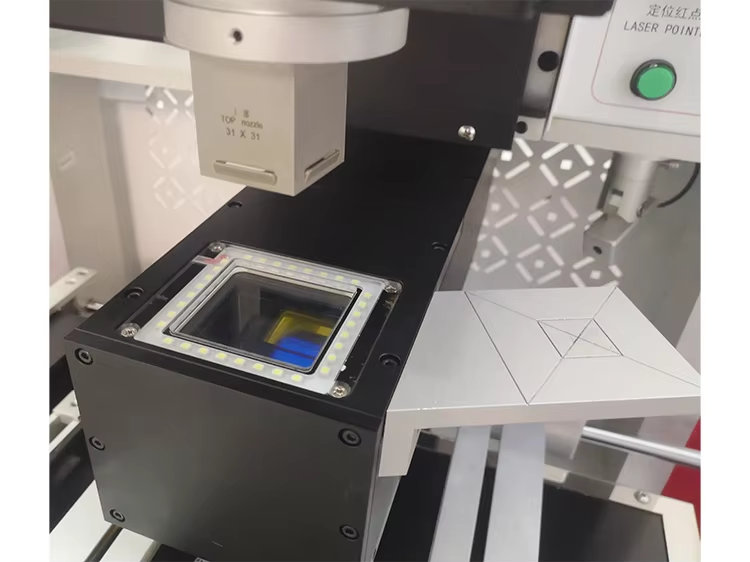

Optische uitlijning met CCD-camera
Door gebruik te maken van een grondig-ontwikkeldeoptisch uitlijningssysteemen gebruikt eenCCD-camera met hoge-resolutieDeze functie zorgt voor een optimale positionering van BGA-componenten en stelt de gebruiker in staat ervoor te zorgen dat alle soldeer-verbindingen perfect uitgelijnd zijn bij het uitvoeren van nabewerkingen-waardoor fouten veroorzaakt door mensen tot een minimum worden beperkt.
BGA Rework Station voor laptopreparatie
Speciaal ontworpen voor de reparatie vanlaptop-moederbordenen andere ingewikkelde elektronica, deDH-A2Eis in staat om BGA's met een fijne-pitch te verwerken en het hoge niveau van precisie te bieden dat nodig is voor het repareren van complexe laptoponderdelen. Deverwarming met meerdere-zonesEnoptische uitlijningfuncties maken het de perfecte keuze voor technici die met laptops, smartphones en computers werken.
Verbeterde gebruikersinterface
DeDH-A2Ewordt geleverd met eenintuïtieve touchscreen-interface, waardoor gebruikers eenvoudig verwarmingsprofielen, uitlijningsinstellingen en meer kunnen controleren en aanpassen. Het systeem biedtrealtime monitoring-van het gehele nabewerkingsproces, waardoor operators volledige controle hebben over temperatuur, tijd en uitlijningsprecisie.
Veiligheid en betrouwbaarheid
De DH-A2E (het BGA-reworkstation voor laptopreparatie) is speciaal ontworpen met de nadruk op veiligheid. Het bevat functies zoalsgeavanceerde thermische beschermingen eensysteem ter voorkoming van oververhittingdie een veilige werkomgeving ondersteunen. Het apparaat is gebouwd met hoogwaardige componenten om betrouwbare en langdurige prestaties te leveren- bij zowel de reparatie als de productie van elektronische apparatuur.

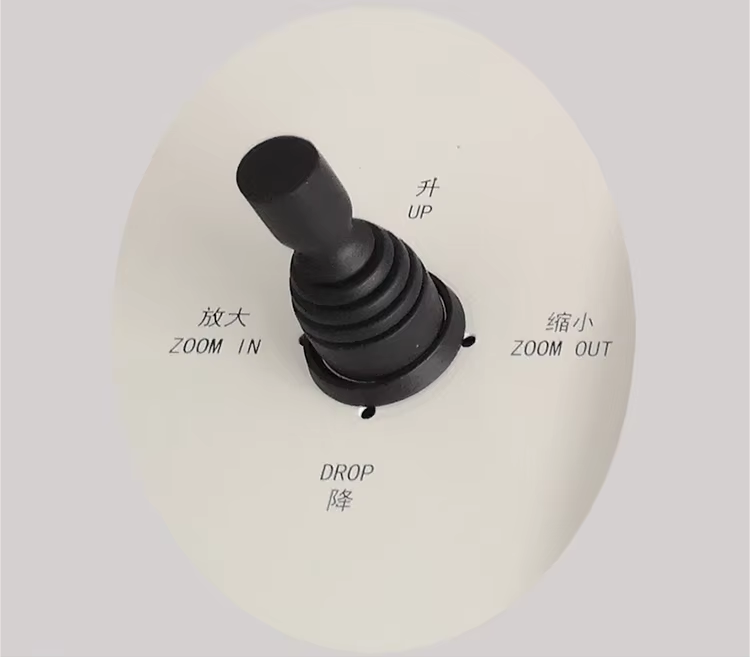

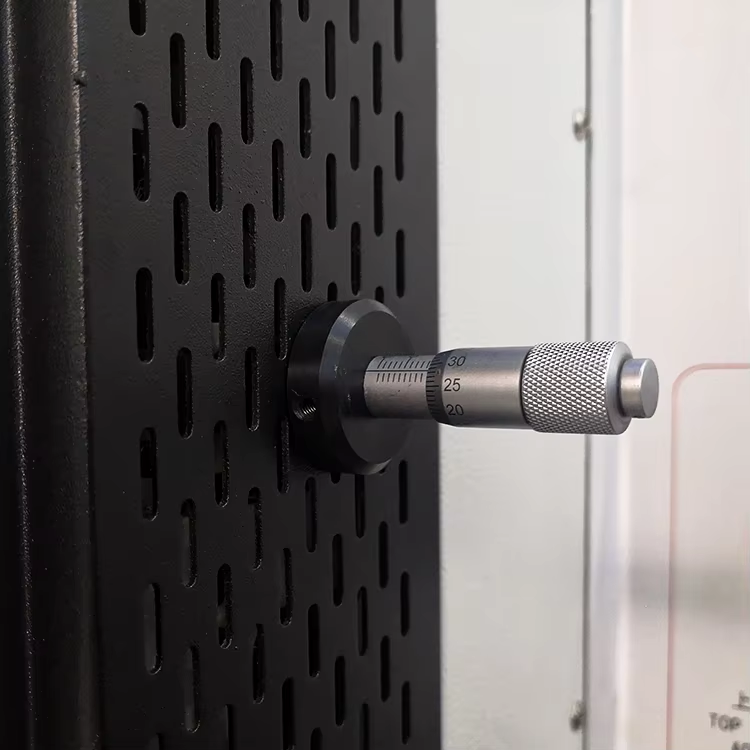

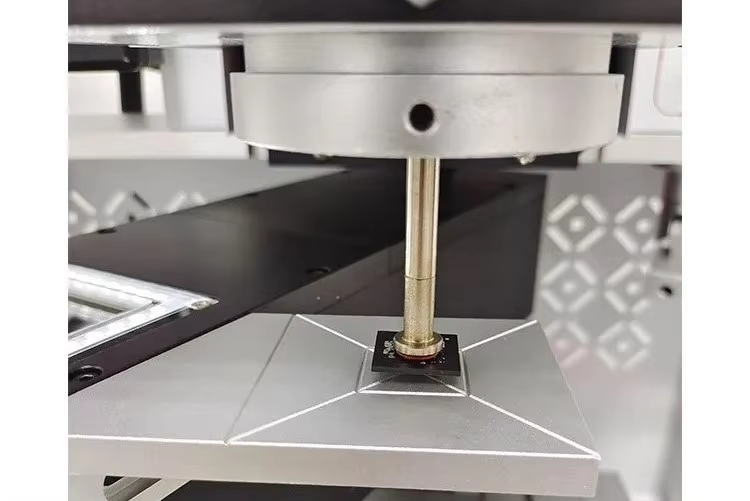

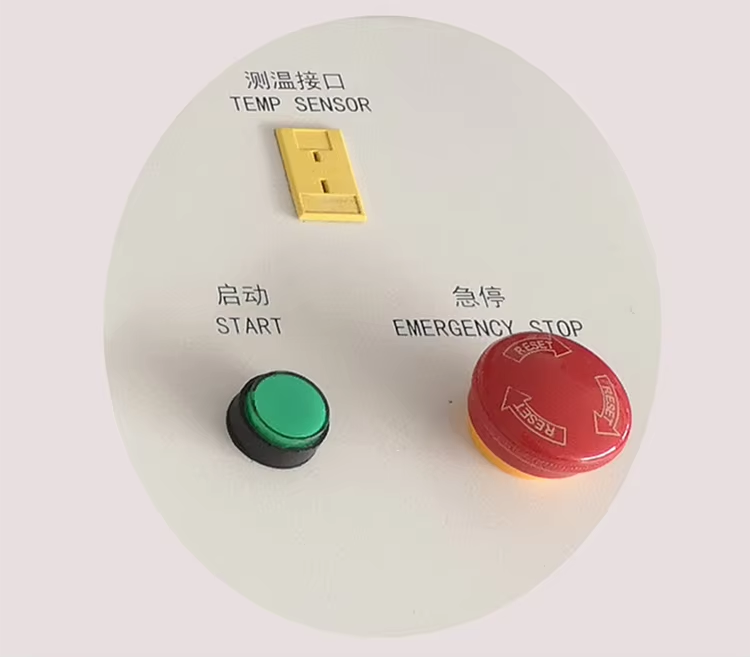

Detailafbeeldingen

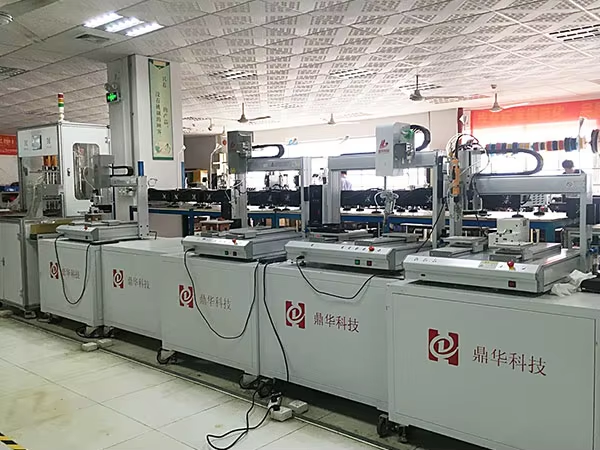

Ons bedrijf
Waarom voor ons kiezen
1. Wij zijn een professionele fabrikant van BGA-reworkstations met meer dan 5 jaar ervaring in ontwerp, ontwikkeling, productie en verkoop.
2. Onze machines bieden de beste kwaliteit tegen concurrerende prijzen.
3. Snelle leveringsopties omvatten FedEx, DHL, UPS, TNT, EMS en verzending over zee of door de lucht.
4. Betalingsmethoden: Western Union, T/T, enz.
5. OEM- en ODM-diensten zijn welkom.
6. Gratis technisch advies en videodemonstratie beschikbaar.
7. 1-jaar garantie voor de gehele machine (exclusief verbruiksartikelen).
