Reparatie van auto-ecu's
Hoge automatische BGA-reworkmachine met visuele rework-procedures, eenvoudig uw vernieuwde (reballed) chip op de juiste positie op de chip te vervangen; zelfs automatisch verwijderen, oppakken, vervangen en solderen etc.; Gebruikte temperatuurprofielen kunnen worden opgeslagen en gemakkelijk opnieuw worden toegepast.
Beschrijving

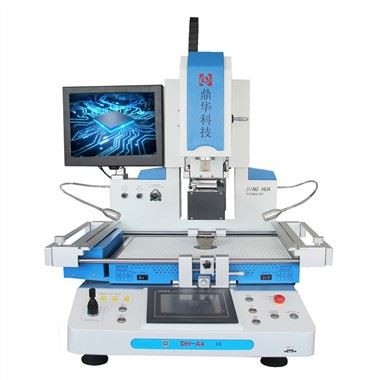

Hoge automatische nabewerkingsmachine voor auto-ecu-reparatie
Automotive Ecu Repair Veel tijd en expertise die u moet besteden of beheersen, wordt vaak gebruikt tijdens het nawerken, omdat u niet beschikt over een automatische BGA-reworkmachine met intelligente bediening voor opwarmen, desolderen, monteren en solderen, zelfs voor het opnieuw corrigeren van temperaturen.
Basisinformatie
| Model | DH-A2E |
| Voeding | 110~220V +/- 10% 50/60Hz |
| Nominaal vermogen | 5000W |
| Bovenste verwarming | Hetelucht regelbaar |
| Bodemverwarming | Hybride verwarming voor PCBa- en chipniveau |
| Montage | Optische uitlijning, zichtbare procedures, nauwkeurigheid 0.01 mm |
| PCB-formaat | 10*10~450*500mm |
| Friet | 1*1~80*80 (meer dan 80*80mm, optioneel) |
| Automatiseringsniveau | Hoogautomatisch |
| Naverkoop | Online gids en training (videobellen indien nodig) |
| Soldeerbal | Lood of loodvrij en soldeerpasta (door gebruiker aan te leveren) |
| Stekker | Als eis van de klant |
| Frequentie | 3 uur werken, 10 minuten rust |
| Spaan-toevoer | Neem automatisch een chip mee om te solderen of te ontvangen en terug te gaan |
| Optische CCD | Automatisch |
| Camera aan de zijkant | Observeer de status van het smelten van de soldeerbal (optioneel) |
| Dimensie | 600*700*850mm |
| Gewicht | 70 kg |
Herbewerkingsprocedures:
1.Desolderen en verwarmen
Hybride verwarming met infrarood- en heteluchtmanieren:
Infraroodverwarming om PCBa, vooral PCBa die lange tijd stil hebben gestaan, voor te verwarmen.
Heteluchtverwarming voor spanen(componenten) die moeten worden verwarmd voor desolderen, waarvan de functie dezelfde is als
bovenste hete lucht, over het algemeen moeten de bovenste hete lucht en de onderste hete lucht tegelijkertijd werken.
2. Reballing of printen van soldeerpasta
Om soldeerpasta te reballen of te printen na het schoonmaken van de moederbord- en chippads, en ze vervolgens te betonneren
op chip of moederbord, wachtend op solderen.
3. Optische CCD en chipfeeder
De optische CCD en chipfeeder werken samen, waardoor er automatisch een chip wordt afgegeven
voor het ophalen of ontvangen van een chip en het terugdragen ervan.
4. Montage voor vernieuwde chip of componenten
Zichtbare uitlijningsprocedures waardoor u er zeker van kunt zijn dat u nog kleiner kunt monterenchip en afstand. u hoeft alleen maar op "uitlijning OK" te klikken nadat de micrometers zijn aangepast,soldeer dan automatisch terug.
5. Solderen
Plaats het automatisch terug in de juiste positie op het moederbord,nauwkeurigheid 0.01 mm die voldoet aan verschillende chipsmontage en verschillende
moederborden enz.
6. Monitoring (optionele functie)
Tijdens het solderen
de status van het smelten kan worden waargenomenzijcamera. Natuurlijk kan de desoldeerstatus op dezelfde manier worden bekeken.
de video wordt weergegeven op een monitor die wordt gebruikt voor optische CCD-beeldvorming.
Meer details over solderen voor reparatie van auto-ecu's, hier is een video ter referentie:
