Computerbox autoreparatie
1. Computerkast autoreparatie, ook wel ECU (elektronische regelmodule) reparatie genoemd.
2. Temperatuurprofielen opgeslagen tot maximaal 50 000 groepen.
3. Eén sleutel om te starten om automatisch te solderen of te desolderen.
4. Hybride verwarming waardoor PCB's beter beschermd zijn.
Beschrijving
Hoge automatische nabewerkingsmachine voor autoreparatie van computerboxen
Met hogere prijs-prestatieverhoudingen en het bezitten van gepatenteerde optische uitlijningstechnologie is het DH (Dinghua) rework-systeem wereldwijd aan de top van de markt geplaatst. Zelfs in de mobiele-telefoonindustrie hebben we ook het bod van Google gewonnen, laat staan in andere sectoren, bijvoorbeeld de auto-ECU, laptop- en communicatieapparatuur, enzovoort.
Productparameter:
| Model | DH-A2E |
| Voeding | 110~220V +/- 10% 50/60Hz |
| Nominaal vermogen | 5000W |
| Bovenste verwarming | Hetelucht regelbaar |
| Bodemverwarming | Hybride verwarming voor PCBa- en chipniveau |
| Montage | Optische uitlijning, zichtbare procedures, nauwkeurigheid 0.01 mm |
| PCB-formaat | 10*10~450*500mm |
| Chips | 1*1~80*80 (meer dan 80*80mm, optioneel) |
| Automatiseringsniveau | Hoogautomatisch |
| Naverkoop | Online gids en training (videobellen indien nodig) |
| Soldeerbal | Lood of loodvrij en soldeerpasta (door gebruiker aan te leveren) |
| Stekker | Als eis van de klant |
| Frequentie | 3 uur werken, 10 minuten rust |
| Chip-feeder | Neem automatisch een chip mee om te solderen of te ontvangen en terug te gaan |
| Optische CCD | Automatisch |
| Camera aan de zijkant | Observeer de status van het smelten van de soldeerbal (optioneel) |
| Dimensie | 600*700*850mm |
| Gewicht | 70 kg |
Bedieningsprocedures van de machine:
1. Chip/component verwijderen of desolderen:
Eén sleutel om te starten, de chip wordt na het verwarmen automatisch opgepakt.
2. Chip- en PCB-soldeerpads gereinigd
Handmatig verwijderde chip en soldeerpads reinigen ter voorbereiding van het opnieuw balleren.
3. Reballing of printen van soldeerpasta
Volgens de eis van de chips om soldeerpasta te reballen of af te drukken,
voor een betere bescherming van het milieu raden wij u aan dit te gebruiken
loodvrije soldeerkogel of soldeerpasta.
4. Soldeerbal of soldeerpasta laten stollen

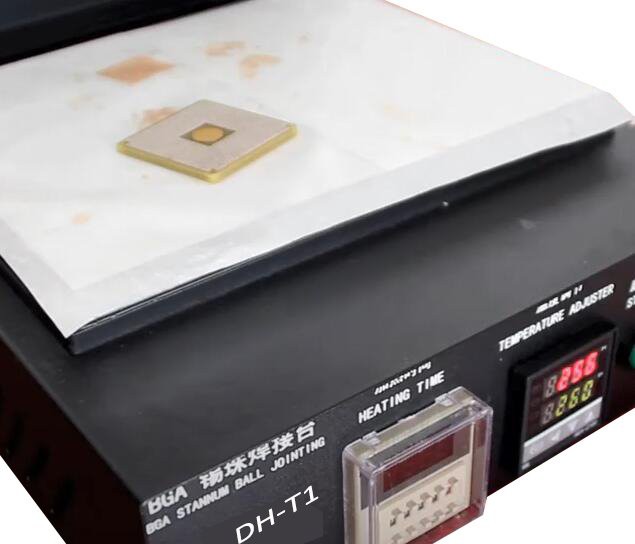

U kunt een klein station gebruiken zoals hierboven (DH-T1), dat in 2 delen is verdeeld, één voor verwarming, één voor
voor koeling.
5. Optische uitlijning.
De montagenauwkeurigheid bedraagt maximaal 0,01 mm, zodat een chip volledig op zijn plek komt
positie op het moederbord.
6. Solderen.
Automatisch solderen, automatisch afkoelen en automatisch bewerken
reset, wat handiger is om de volgende keer te gebruiken.
Computerbox-autoreparatie: kennis van gerelateerde informatie
Een boordcomputer wordt over het algemeen gebruikt in EFI-voertuigen (Electronic Fuel Injection) om de hoeveelheid brandstofinjectie, de mengverhouding en andere functies te regelen. Het bestaat uit een microcomputer en randapparatuurcircuits. Een microcomputer integreert een microprocessor (CPU), geheugen en invoer/uitvoerinterfaces op één enkele chip.
Het hoofdbestanddeel is de microcomputer, met de CPU als kernonderdeel. De ECU (Electronic Control Unit) zet het ingangssignaal om in digitale vorm, voert vergelijkende verwerking uit op basis van opgeslagen referentiegegevens en berekent de uitgangswaarde. Het uitgangssignaal wordt vervolgens versterkt met stroom om verschillende servocomponenten voor de aanpassing aan te sturen, zoals relais en schakelaars.
De ECU bestaat uit drie delen: het ingangscircuit, de microcomputer en het uitgangscircuit. Het ingangscircuit accepteert signalen van sensoren en andere apparaten, filtert en versterkt deze signalen en converteert ze naar een specifiek spanningsniveau. De signalen die van de sensoren naar het ingangscircuit van de ECU worden verzonden, kunnen analoog of digitaal zijn. De analoog/digitaal-omzetter in het ingangscircuit zet analoge signalen om in digitale signalen, die vervolgens naar de microcomputer worden verzonden. De microcomputer verwerkt deze voorbewerkte signalen en stuurt de verwerkte gegevens naar het uitgangscircuit. Het uitgangscircuit versterkt de kracht van de digitale informatie en zet deze in sommige gevallen weer om in een analoog signaal, dat de bestuurde servocomponenten aanstuurt.
