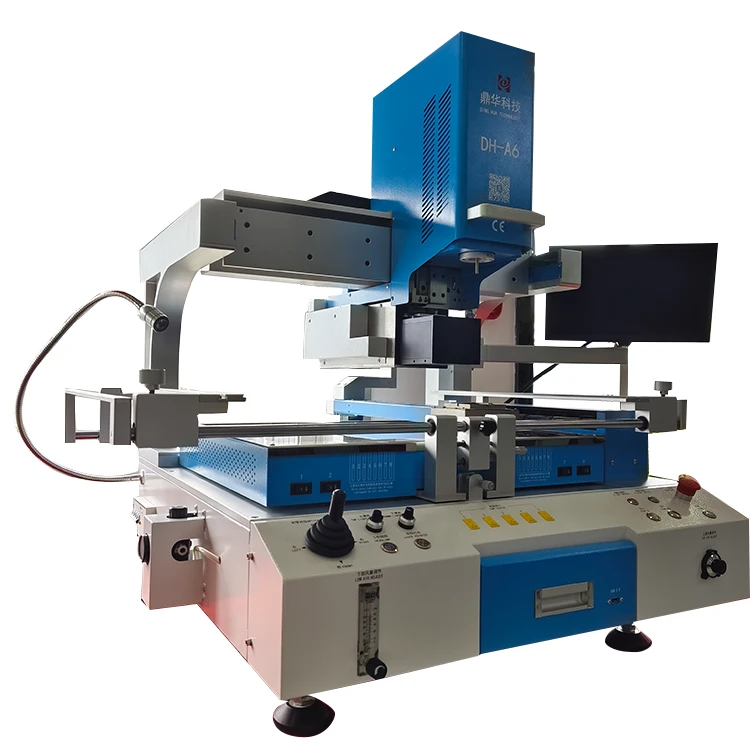

Groot PCB BGA-reworkstation
De Dinghua DH-A6 is een vlaggenschip van industriële-kwaliteit grote PCB BGA-reworkstations, ontworpen voor de meest veeleisende PCB-reparatieomgevingen. Door de integratie van een optisch uitlijningssysteem met hoge resolutie en een uitgebreide infrarood (IR) voorverwarmingszone garandeert het thermische stabiliteit en plaatsingsnauwkeurigheid voor zelfs de meest complexe moederborden.
Beschrijving
Producten Beschrijving
Het Dinghua uiterst nauwkeurige BGA-reworkstation DH-A6 is een vlaggenschip van industriële- kwaliteit grote PCB BGA-reworkstation, ontworpen voor de meest veeleisende PCB-reparatieomgevingen. Door de integratie van een optisch uitlijningssysteem met hoge resolutie en een uitgebreide infrarood (IR) voorverwarmingszone garandeert het thermische stabiliteit en plaatsingsnauwkeurigheid voor zelfs de meest complexe moederborden.
Belangrijkste voordelen:
Flexibele dubbele--asbeweging: Zowel de boven- als onderverwarmers bewegen handmatig samen, zodat u chips op elke locatie op het moederbord kunt richten en repareren zonder de PCB te verplaatsen.
Precisieverwarming met 3 zones: Het BGA-reworkstation met meerdere zones maakt gebruik van drie onafhankelijke temperatuurzones (hete lucht boven/onder + grote IR-voorverwarmer) om een uniforme warmteverdeling te garanderen en kromtrekken van de plaat te voorkomen.
Geavanceerde thermische bewaking: Uitgerust met 5 real-temperatuursensoren en een groot infrarood voorverwarmingsgebied, dat laboratorium-nauwkeurigheid biedt voor lood-vrij solderen.
Optische uitlijning: De CCD-camera met hoge{0}}definitie zorgt voor microscopische uitlijningsnauwkeurigheid, waardoor deze ideaal is voor micro-BGA-, GPU- en CPU-reparaties.
Het multi-zone BGA-reworkstation DH-A6 combineert thermische stabiliteit met ongeëvenaarde mobiliteit, waardoor het de ultieme oplossing is voor professionele technici die met industriële, server- en gaming-moederborden werken.
Onze productenfoto's
Productenspecificatie
|
Item
|
Parameter
|
|
Voeding
|
AC220V ± 10% 50/60 Hz
|
|
Nominaal vermogen
|
6800W
|
|
Bovenverwarmer
|
1200W
|
|
Onderste verwarming
|
1200W
|
|
IR-voorverwarmingsgebied
|
4200 W (Duitsland verwarmingsbuis, verwarmingsoppervlak van 500 * 350 mm)
|
|
Bedrijfsmodus
|
Volledig automatisch demonteren, zuigen, monteren en solderen
|
|
Chip-toevoersysteem
|
Automatisch ontvangen, voeren, automatische inductie (optioneel)
|
|
Opslag van temperatuurprofielen
|
50.000 groepen
|
|
Temperatuurregeling
|
K-type sensor, gesloten lus en 8~20 segmenten voor temperatuurcontroleprogramma
|
|
Nauwkeurigheid van de temperatuur
|
±1 graad
|
|
Nauwkeurigheid van plaatsing
|
+/-0,01 mm
|
|
Veiligheidsagent
|
druksensor +noodknop,dubbele-afscherming
|
|
PCB-formaat
|
Max490*550 mm Min. 10*10 mm
|
|
PCB-dikte
|
0,2-15 mm
|
|
BGA-chip
|
1x1-65*65mm
|
|
Minimale spaanafstand
|
0,15 mm
|
|
Externe temperatuursensor
|
5 stuks (optioneel)
|
|
Machinetype
|
Bureautafel (optioneel)
|
|
Afmetingen
|
L970*B850*H950mm
|
Productendetails
Optische uitlijning:Dit BGA-reworkstation met hoge recsie maakt een nauwkeurige aanpassing van de BGA-positie in alle richtingen mogelijk voor nauwkeurige uitlijning met PCB-pads.
Lichtaanpassing:Verstelbare verlichting verbetert de zichtbaarheid van soldeerkogels en pads voor eenvoudiger en nauwkeurigere uitlijning.
Koplamp:Biedt gerichte verlichting op het nabewerkingsgebied voor duidelijke bediening en inspectie.
Laseraanwijzer:Helpt bij het snel lokaliseren van het midden van de component voor snelle en nauwkeurige positionering.
Roteren (links / rechts):Maakt nauwkeurige rotatie van de chip mogelijk om deze correct uit te lijnen met de PCB-pads.
In-/uitzoomen:Past het camerabeeld aan om uitlijningsdetails duidelijk waar te nemen voor nauwkeurige positionering.
Begin:Start het herbewerkingsproces met één-bediening nadat de instellingen zijn bevestigd.
Noodstop:Stopt de machine onmiddellijk in geval van nood om de veiligheid van de operator en de apparatuur te garanderen.
Temperatuursensor:Real- temperatuurbewaking zorgt voor nauwkeurige controle van het verwarmingsproces, waardoor stabiele en betrouwbare nabewerkingsresultaten worden verkregen en oververhitting wordt voorkomen.
HD-aanraakscherm:Het touchscreen met hoge{0}}definitie en een intuïtieve interface maakt het eenvoudig instellen en bewaken van temperatuurprofielen mogelijk, waardoor de bediening eenvoudig en efficiënt wordt.
Micrometeraanpassing:Het micrometerafstelmechanisme maakt uiterst-fijne positioneringscontrole met hoge precisie mogelijk. Het maakt een nauwkeurige uitlijning van kleine en fijne- pitchcomponenten mogelijk door tijdens de optische uitlijning minieme aanpassingen aan te brengen, waardoor een betrouwbare plaatsing en een consistente nabewerkingskwaliteit worden gegarandeerd.
Mocht u nog vragen hebben of hulp nodig hebben, neem dan gerust contact met ons op. Wij helpen u graag verder!
