Wat is een SMD-reworkstation?
Surface Mount Device (SMD) rework station is ook bekend en wordt ook wel een hot air blower genoemd. Ze worden gebruikt voor het solderen en desolderen van geïntegreerde circuit (IC) onderdelen of chips en Ball Grid Array (BGA). Het wordt ook gebruikt om mobiele telefoons en Printed Circuit Boards (PCB) te repareren. SMD rework station heeft twee knoppen voor bediening, en een daarvan is nodig om de stroom en beweging van hete/verwarmde lucht te regelen en de tweede is nodig om de temperatuur te regelen. Ook is de hete lucht die door het mondstuk stroomt aan de handgreep bevestigd. En de hete lucht is nodig om de soldeerpasta op te lossen die zich onder de IC bevindt.
Voordelen van SMD Rework Station
Precisie herbewerking
SMD rework stations maken nauwkeurige handling van elektronische componenten mogelijk. Wanneer componenten gerepareerd of aangepast moeten worden, genereert het station gecontroleerde hete lucht om soldeer te smelten en metalen onderdelen te manipuleren.
Temperatuurregeling
Dit is een van de belangrijkste kenmerken van elk reworkstation, waarmee operators op elk gewenst moment de temperatuur van het laagste naar het hoogste bereik kunnen aanpassen.
Desoldeervermogen
Deze stations dienen zowel als hot air rework- als desoldeerstations. De hot air wand kan soldeer verzachten of smelten, waardoor het makkelijker wordt om componenten te verwijderen of te vervangen.
Efficiënt
SMD rework stations genereren snel de benodigde warme luchttemperaturen voor rework taken. Deze efficiëntie bespaart tijd tijdens reparaties.
-
Dinghua DH-G730 Mobiele reparatie SMD-machine. Speciaal voor reparatie op chipniveau van mobiele
Toevoegen aan onderzoek -

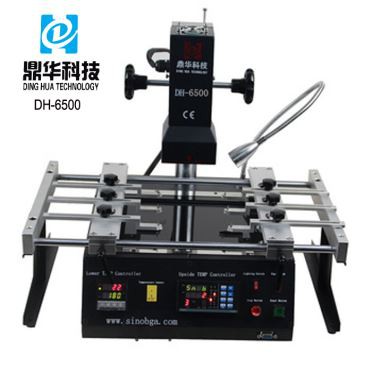

Infrarood Bga Rework Station Prijs in India

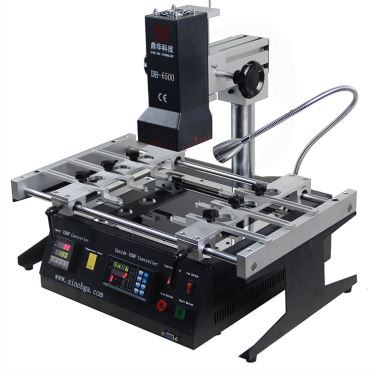

Het IR6500 BGA-reworkstation, ook wel DH-A01R genoemd, is het goedkoopste en praktische model en
Toevoegen aan onderzoek -
Het IR6500 BGA-reworkstation, ook wel DH-A01R genoemd, is het goedkoopste en praktische model en
Toevoegen aan onderzoek -
IC-verwijderingstool Automatisch
IC Removal Tool Automatisch Functie: chips verwijderen, vervangen, solderen, desolderen Model:
Toevoegen aan onderzoek -
Optisch uitlijnsysteem BGA-machine
Optisch uitlijnsysteem BGA Machinefabrikant: Dinghua Technology Merk: Dinghua Snelle verzending via
Toevoegen aan onderzoek -
HK Dinghua Technology DH-A2E Automatische mobiele IC-reparatiemachine met hete lucht en
Toevoegen aan onderzoek -
Klein infrarood BGA -herwerkstation
DH -6500 is een volledig infrarood BGA -herwerkstation met 2 IR -verwarmingszones, de bovenste IR
Toevoegen aan onderzoek -
Automatische BGA Reballing Machine 110v voor Japan, de VS en andere regio's die 110v nodig hebben.
Toevoegen aan onderzoek -
Reparatie SMD SMT BGA-chip. De beste oplossing voor reparatie op chipniveau. Welkom bij het
Toevoegen aan onderzoek -
Semi-automatisch Surface Mount Rework Station met een hoog herstelpercentage. Welkom om er meer
Toevoegen aan onderzoek -
DH-A2 BGA IC Chip Remover Tool is geschikt voor verschillende moederborden. Neem gerust contact met
Toevoegen aan onderzoek -
1. U kunt BGA Rework Station rechtstreeks bij de originele fabrikant kopen.2. DH-A2 Automatisch BGA
Toevoegen aan onderzoek
Waarom voor ons kiezen
Professioneel team
Ons professionele team werkt effectief samen en communiceert effectief met elkaar, en is toegewijd aan het leveren van resultaten van hoge kwaliteit. Wij zijn in staat om complexe uitdagingen en projecten aan te pakken die onze gespecialiseerde expertise en ervaring vereisen.
Hoge kwaliteit
Onze producten worden vervaardigd en uitgevoerd volgens een zeer hoge standaard, met gebruikmaking van de beste materialen en productieprocessen.
Geavanceerde apparatuur
Een machine, gereedschap of instrument dat is ontworpen met geavanceerde technologie en functionaliteit om zeer specifieke taken met grotere precisie, efficiëntie en betrouwbaarheid uit te voeren.
Concurrerende prijs
Wij bieden een product of dienst van hogere kwaliteit tegen een gelijkwaardige prijs. Als resultaat hebben we een groeiende en loyale klantenkring.
Aangepaste diensten
Wij begrijpen dat elke klant unieke productiebehoeften heeft. Daarom bieden wij maatwerkopties om aan uw specifieke vereisten te voldoen.
24-uurs online service
Wij proberen binnen 24 uur op alle vragen te reageren en onze teams staan altijd voor u klaar in geval van noodgevallen.
Het eerste wat u moet doen is de stekker in het stopcontact steken en het station aanzetten, en dan zet u de schakelaar van het station aan. Er is ook behoefte om de luchtdruk en temperatuur te regelen, dit is om te zorgen voor een balans van beide, wat geschikt de-solderen en solderen mogelijk maakt. Wanneer de hitte veel is en de luchtstroom klein, zal het overtollige hitte naar buiten brengen die de PCB van de mobiele telefoon kan vernietigen. Op dezelfde manier zal het, wanneer de hitte klein is en de luchtstroom groot, onbevredigend de-solderen en solderen veroorzaken. Ook hebben sommige stations een automatische stroomonderbreking, vooral wanneer u de hendel op de houder plaatst, uitschakelen. Bovendien moet u het station uitschakelen wanneer u reparaties uitvoert, en dit zal het station in staat stellen om op natuurlijke wijze koele lucht te blazen en dit zal de verwarming in de hendel helpen afkoelen en er zal geen schade optreden. Bovendien is het nodig dat u de PCB voorverwarmt tijdens het solderen of de-solderen. U kunt dit doen door warmte toe te voeren via een bepaalde hoogte en de hendel van het station zal gestaag naar beneden worden gebracht. Wanneer er echter onverwachts warmte aan het PCB-component of onderdeel wordt toegevoerd, kan dit schade aan de PCB en andere componenten veroorzaken als gevolg van thermische schokken.
Hoe werkt SMD Rework Station?
Elektronische componenten zijn de essentiële onderdelen die een elektronisch item laten functioneren zoals het hoort. Meestal werken deze componenten soepel, maar als dat niet het geval is, zijn er specifieke gereedschappen nodig om het probleem op te lossen. Een SMD-reworkstation is vaak het voorkeursgereedschap voor het uitvoeren van ingewikkelde reworks en reparaties van deze kapotte of scheve componenten. Deze gids geeft u een kort overzicht van wat het reworkstation is en wat het kan doen. Elektronische componenten hebben veel werkende onderdelen en de meeste daarvan zijn gemaakt van metaal. Nadat het onderdeel uit de behuizing is gehaald, moet er een manier zijn om metalen onderdelen te verwijderen en te verplaatsen om aan specifieke gebieden te werken. Het enige dat metaal kan smelten tot een punt waarop het kan worden gebogen of verplaatst, is extreme hitte. Dit is waar reworkstations voor zijn gemaakt. Het station kan de heteluchttemperaturen genereren die de operator nodig heeft, en het kan dit snel doen. Reworkstations zijn ook de-soldeerstations, en de soldeerfunctie stelt operators in staat om metaal eenvoudig te repareren met behulp van metaalsoldeer. Hete lucht die door het station wordt gegenereerd, is ook handig voor het smelten van soldeer, waardoor het voor korte perioden vloeibaar wordt. Alle reworkstations hebben overeenkomsten in hoe ze werken. Plaatsing, stijl en energie-output van de verschillende componenten kunnen per merk verschillen. Er is een draaiknop op de hoofdhardware waarmee de operator de snelheid van de hete lucht die uit het handgereedschap stroomt, kan aanpassen. Dit is een van de belangrijkste kenmerken van elk reworkstation, waarmee operators op elk moment de temperatuur van het laagste naar het hoogste bereik kunnen aanpassen. Dit handgereedschap staat ook bekend als een heteluchtpistool. Het is wat de operator gebruikt om warmte toe te passen op metaalsoldeer om het zachter te maken of te smelten, zodat het reworks en reparaties kan uitvoeren. Dit bevindt zich aan de zijkant van de hardwarebehuizing van het station en het is een handige plek om de staaf te bewaren wanneer deze niet in gebruik is. De hoofdschakelaar bevindt zich meestal op een gemakkelijk te zien locatie. Hier zijn de accessoires die het reworkstation volledig functioneel maken voor de operator. Operators kunnen kiezen welke heteluchtgereedschap soldeerpunten ze willen gebruiken met hun staaf. Zorg ervoor dat u punten selecteert die compatibel zijn met het merkmodel van het station. Er zijn zoveel toepassingen voor soldeer en veel kwaliteitskeuzes. Tips moeten goed worden schoongemaakt om ze in goede staat te houden, en een tipreiniger is nodig voor constant tiponderhoud. Dit is een vloeibare oplossing die wordt gebruikt voor het reinigen van oxiden en onzuiverheden van metalen oppervlakken. Deze helpen operators om kleine componenten op te pakken zonder ze aan te raken. Antistatische tafelmatten helpen componenten te beschermen tegen schadelijke statische ontlading. Deze antistatische band wordt door de operator gedragen om statische ontlading te voorkomen.
Een SMD (Surface Mount Device) rework station is een gespecialiseerd gereedschap dat in de elektronica-industrie wordt gebruikt voor het repareren en herwerken van elektronische componenten op printplaten (PCB's) die gebruikmaken van surface mount-technologie. In tegenstelling tot traditionele through-hole componenten zijn SMD's kleiner, compacter en direct op het oppervlak van de PCB gesoldeerd. Dit ontwerp biedt verschillende voordelen, waaronder ruimte-efficiëntie en betere signaalprestaties, maar het brengt ook uitdagingen met zich mee als het gaat om reparaties en vervangingen. SMD rework stations zijn ontworpen om deze uitdagingen aan te pakken door een gecontroleerde en nauwkeurige manier te bieden om SMD-componenten te verwijderen, vervangen en opnieuw te solderen. Deze stations bevatten doorgaans functies zoals temperatuurgecontroleerde hetelucht-rework-tools, soldeerbouten en voorverwarmplatforms, die allemaal cruciaal zijn voor het bereiken van betrouwbare soldeerverbindingen en het voorkomen van schade aan kwetsbare componenten. Het belang van SMD rework stations op het gebied van elektronicareparaties kan niet genoeg worden benadrukt. Met de snelle vooruitgang van de technologie worden elektronica steeds compacter en ingewikkelder, waardoor het essentieel is om gereedschappen te hebben die nauwkeurige reparaties mogelijk maken. SMD-componenten worden vaak aangetroffen in een breed scala aan apparaten, van smartphones en laptops tot medische apparatuur en auto-elektronica. Wanneer deze SMD-componenten defect raken door productiefouten, slijtage of zelfs accidentele schade, wordt een SMD-reworkstation onmisbaar. Hiermee kunnen technici defecte componenten verwijderen zonder de omliggende circuits te beschadigen, ze vervangen door nieuwe componenten en ze opnieuw solderen om de functionaliteit van het apparaat te herstellen.
Belangrijkste componenten van een SMD-reworkstation
De hot air rework tool is een van de kerncomponenten van een SMD rework station en is onmisbaar voor het verwijderen en herwerken van SMD-componenten. Deze tool gebruikt een gerichte stroom verwarmde lucht om soldeerpunten te verzachten, waardoor componenten voorzichtig op de PCB kunnen worden verwijderd of geplaatst. De hot air rework tool is met name cruciaal om schade aan zowel de kwetsbare componenten als de PCB zelf te voorkomen. Tijdens het verwijderen van componenten wordt de hete lucht op de soldeerpunten gericht, waardoor ze worden verhit tot het punt waarop het soldeer smelt. Hierdoor kan het component voorzichtig van de PCB worden getild. Op dezelfde manier helpt de tool tijdens het plaatsen van componenten de soldeerpasta op de PCB-pads te smelten, waardoor een veilige verbinding wordt gegarandeerd wanneer het nieuwe component wordt geplaatst en het soldeer stolt bij afkoeling. Temperatuur- en luchtstroomregeling zijn essentiële kenmerken van de hot air rework tool. Verschillende componenten en PCB-materialen vereisen specifieke temperatuurprofielen om oververhitting of beschadiging van de omliggende componenten te voorkomen. Veel SMD rework stations bieden instelbare temperatuurinstellingen om aan verschillende behoeften te voldoen. Bovendien helpt de instelbare luchtstroom de snelheid te regelen waarmee de soldeerpunten opwarmen en voorkomt oververhitting. Bij het gebruik van de hot air rework tool is het belangrijk om de richtlijnen en aanbevelingen van de fabrikant voor temperatuur- en luchtstroominstellingen te volgen. De mogelijkheid om deze parameters nauwkeurig af te stellen, zorgt voor nauwkeurige en gecontroleerde rework-bewerkingen, waardoor het risico op fouten wordt verminderd en succesvolle reparaties worden gegarandeerd.
Een energiebesparende functie die de stroomtoevoer naar de verwarming stopt als de punt niet binnen de ingestelde tijd wordt gebruikt. Een functie om de levensduur van de punt te verlengen door oxidatie te verminderen; de temperatuur van de punt daalt automatisch wanneer een ingestelde tijd is verstreken na het plaatsen van het handstuk op de ijzeren houder. Het SMD rework station verwijdert en vervangt een breed scala aan SMD-componenten. Beheer uw proces met de lock-out key card door uw temperatuurinstellingen in het systeemgeheugen in te voeren. Wanneer de kaart wordt verwijderd, worden alle parameterinstellingen in het systeemgeheugen "vergrendeld" en kunnen ze niet worden gewijzigd zonder de key card. Deze functie beschermt tegen een operator die onbedoelde of ongeautoriseerde temperatuurwijzigingen aanbrengt. SMD rework terminal of heteluchtblazer is een gereedschap dat nodig is voor het desolderen en solderen van IC-componenten of chips, evenals BGA tijdens het repareren van smartphones en verschillende andere PCB-reparatiewerkzaamheden. In elk type SMD rework station of heteluchtblazer zijn er 2 bedieningsknoppen. Eén bedieningshendel is om de stroom hete lucht te regelen, terwijl de vele andere bedieningsknoppen worden gebruikt om het temperatuurniveau te regelen. Heteluchtstromen met sproeiers die zijn aangesloten op het beheer. Deze hetelucht helpt soldeerpasta onder de IC te ontdooien. Een SMD-reworkstation wordt ook gebruikt als BGA-reworkstation met behulp van enkele extra hulpmiddelen en ook een opstelling zoals een PCB-eigenaar, staat voor het reworkstation naast een voorverwarmer om de warmte van onderaf te bieden. Hoewel er veel SMD-reworkstations op de markt verkrijgbaar zijn. Pas de temperatuur en ook de luchtdruk aan. Temperatuurniveau en ook de luchtdruk of luchtcirculatie moeten goed in evenwicht zijn voor het juiste solderen en desolderen. Betekent dat te veel warmte en ook minder luchtcirculatie te veel warmte zal produceren die de PCB van de smartphone kan beschadigen. Bovendien zal veel minder gezellige en ook te hoge luchtdruk leiden tot onjuist desolderen en solderen. De meeste van dergelijke stations hebben automatische stroomuitvalfuncties. Dit betekent dat wanneer de supervisor wordt aangezet, de stroom van de eigenaar weggaat. Wanneer de reparatie is voltooid, schakelt u de terminal uit. De terminal zal nu direct koele lucht blazen om ervoor te zorgen dat de verwarmingseenheid in de deal afkoelt en er geen schade ontstaat.
De hoge volume luchtstroom en hoge output maken het mogelijk om hetzelfde werk uit te voeren in slechts een derde van de tijd die nodig is bij gebruik van een conventioneel model. Dit vermindert de thermische impact op printplaten en componenten. Hoog vermogen en groot luchtvolume, de nieuwe functies van vacuümopname en opname-indicator zijn gegeven. De 2 nieuwe functies maken het mogelijk om een component te verwijderen zonder de PWB te beschadigen. Nieuw type sproeiers voor verbetering van temperatuurkarakteristieken. De nieuwe sproeier verbetert de werkefficiëntie met uniforme verwarming door heteluchtconvectie in de sproeier die wordt gecreëerd door ventilatieopeningen aan de bovenkant van de sproeier. De vacuümopnamefunctie is om een component op te pakken met een zuignap en vacuüm. Het zal een component pas oppakken nadat de hete lucht soldeerpunten smelt. Dit kan een fout voorkomen om het land af te pellen door een component met overmatige kracht te verwijderen. Door de opnamefunctie vooraf in te stellen, kan een component automatisch worden opgepakt wanneer het soldeer is gesmolten. Tegelijkertijd komt de indicatie omhoog en is het moment van oppakken zichtbaar. Zelfs een component en soldeerpunten kunnen niet worden gezien als bedekt door een spuitmond, eenvoudig en veilig oppakken is mogelijk. Om de veiligheid te garanderen en energie te besparen, wordt de automatische slaapfunctie geactiveerd wanneer het handstuk in de handstukhouder wordt geplaatst en begint het automatisch te koelen. Als het handstuk niet uit de handstukhouder is verwijderd (bijv. bij gebruik in een rework fixture) en het 30 minuten niet is gebruikt, wordt de automatische uitschakelfunctie geactiveerd. Het wordt automatisch uitgeschakeld. Toegang tot instellingen kan worden beperkt door de wachtwoordfunctie.
Onze fabriek
Shenzhen Dinghua Technology Development Co., Ltd. is een nationale hightechonderneming die R&D, productie, verkoop en service integreert! Dit is een professioneel BGA-reworkstation, automatische soldeermachine, röntgeninspectiemachine, U-vormige lijntransformatie en niet-standaard automatiseringssysteemoplossingen en leveranciers van industriële apparatuur! Het bedrijf is "gebaseerd op onderzoek en ontwikkeling, kwaliteit is de kern, service is de garantie" en is toegewijd aan het creëren van "professionele apparatuur, professionele kwaliteit en professionele service"!
